Tổng quan chi tiết về năm cấu trúc cáp đồng vi sai tốc độ cao (Twinax) chính thống

Đối với cáp Twinax trong máy chủ AI, việc giảm Dk hiệu dụng của lớp cách điện (không khí ≈1, FEP≈2.1) là chìa khóa để giảm tổn thất tần số cao, độ lệch và mất ổn định trở kháng. Năm phương pháp sản xuất chi phí thấp đã được phát triển để đạt được điều này.

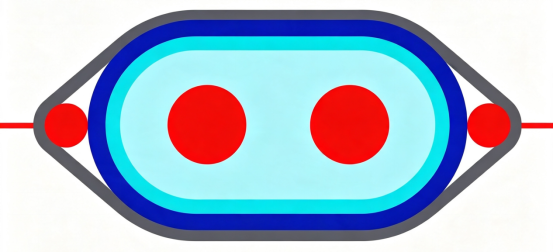

Giải pháp thi công băng keo EPTFE

Cấu trúc phân cấp
màu đỏ ：Dây dẫn tín hiệu (Đồng mạ bạc / Hợp kim đồng)
Màu xám : Lớp cách nhiệt sơ cấp FEP không tạo bọt (rắn) bên trong
Xanh nhạt :Thân cách nhiệt bọc EPTFE chính
Xanh đậm ：Các lớp băng dính/che chắn bảo vệ bên ngoài (Cu-Foil, Al-Foil và các thành phần cấu trúc khác)
Vòng tròn nhỏ màu đỏ ở hai bên ：Cấu trúc dây nối đất/cống thoát nước

1. Nguyên tắc xử lý
Băng EPTFE được quấn vào dây dẫn dưới sự căng và chồng lên nhau được kiểm soát. Không khí bị giữ lại bên trong cấu trúc vi xốp của nó tạo ra Dk hiệu quả thấp ở mức ≈1,4–1,6."

2. Ưu điểm chính
Cấu trúc này mang lại tổn thất điện môi cực thấp, tổn thất chèn rất thấp, khả năng chịu nhiệt độ cao và Dk hiệu quả gần bằng không khí.

3.Ứng dụng
Twinax cực nhanh 448G/800G, liên kết tốc độ cao đường dài và các kết nối điện toán cao cấp quan trọng của IL.

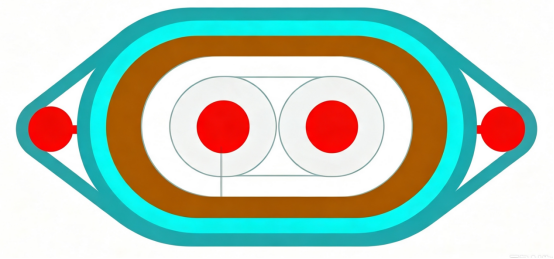

Giải pháp ép đùn FEP hai lớp

Phân lớp cấu trúc (từ trong ra ngoài)
Hai dây dẫn tín hiệu bằng đồng mạ bạc hoặc hợp kim đồng.
Lớp bên trong : Cách điện sơ cấp FEP rắn, ép đùn lõi đơn.
Lớp ngoài : Vỏ ngoài FEP thông thường, được ép đùn đồng thời trên cả hai dây dẫn.
Dây nối đất ở cả hai phía của cụm.

1. Nguyên tắc xử lý
Đùn hai bước: FEP rắn trước tiên được ép đùn trên từng dây dẫn riêng lẻ, sau đó hai lõi cách điện được đặt cạnh nhau và được ép đùn quá mức với lớp FEP bên ngoài, tạo thành lớp cách điện fluoroplastic rắn hai lớp.
2. Ưu điểm
Kích thước ổn định, khả năng kháng hóa chất và độ bền cơ học tuyệt vời, quy trình trưởng thành với năng suất cao.
3. Kịch bản ứng dụng
Cáp tốc độ cao tầm trung/tầm ngắn lên tới 224G; kết nối tốc độ cao nhiệt độ cao công nghiệp; liên kết vi sai tốc độ cao cho mục đích chung với chi phí vừa phải.

Đồng đùn dây dẫn đôi (nguyên khối)

Phân lớp cấu trúc (từ trong ra ngoài):
Hai dây dẫn tín hiệu song song
Chất điện môi FEP/PFA rắn nguyên khối được ép đùn một lần trên cả hai dây dẫn, có lớp băng bảo vệ mỏng bên ngoài.
Dây nối đất được bố trí ở cả hai bên

1. Nguyên tắc xử lý
Khuôn lõi kép hình elip được thiết kế đặc biệt cho phép ép đùn một lần, nhúng cả hai dây dẫn vào một chất điện môi chung và khóa bước trung tâm của chúng trong quá trình ép đùn.

2. Ưu điểm
Tính nhất quán về khoảng cách dây dẫn chặt chẽ mang lại độ lệch giữa các cặp cực kỳ thấp; ít bước xử lý hơn và chi phí thấp hơn so với ép đùn FEP hai bước; tính đồng nhất trở kháng tuyệt vời.

3. Kịch bản ứng dụng
Cáp tốc độ cao tầm ngắn, kết nối PCB, liên kết bảng nối đa năng và liên kết lệch trong cặp thấp.

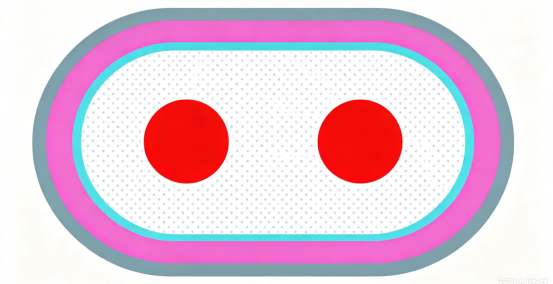

FEP tạo bọt vật lý

Phân lớp cấu trúc (từ trong ra ngoài):
Dây dẫn tín hiệu đôi
Vật liệu cách nhiệt FEP vi mô.
Lớp vỏ ngoài FEP chắc chắn.

1. Nguyên tắc xử lý
Trong quá trình ép đùn, nitơ áp suất cao được bơm vào FEP nóng chảy, tạo ra các lỗ rỗng tế bào kín làm loãng chất điện môi với không khí và làm giảm Dk tổng thể.

2. Ưu điểm
Dk và độ suy giảm thấp hơn FEP rắn; trở kháng được điều khiển.

3.Ứng dụng
Cáp tốc độ cao trung tâm dữ liệu 224G–448G dành cho phạm vi trung bình đến dài
kết nối.

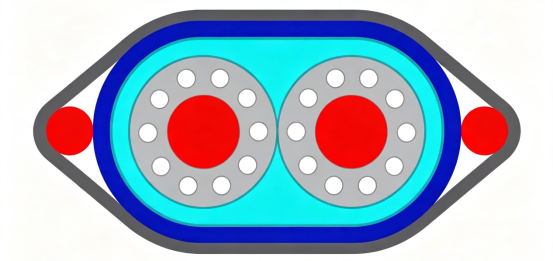

Cấu trúc lỗ rễ sen

Phân lớp cấu trúc (từ trong ra ngoài)

Hai dây dẫn tín hiệu
Các rãnh rỗng dọc theo chu vi xung quanh dây dẫn (các khoang khí liên tục dọc theo chiều dài cáp, giống như các lỗ rễ sen).
Lớp cách nhiệt FEP rắn bên ngoài
Dây hỗ trợ định vị bên

1. Nguyên tắc xử lý
Khuôn củ sen tạo ra các kênh không khí liên tục (được kết nối với nhau) cho Dk thấp, nâng cao hiệu suất – khác biệt với các lỗ rỗng dạng ô kín được tạo bọt của FEP.

2. Ưu điểm
Ít thay đổi trở kháng uốn hơn so với bọt vật lý ở cùng mức tổn thất; chi phí thấp hơn; HF SI xuất sắc; không có thiết bị tạo bọt áp suất cao.

3.Ứng dụng
Cáp đồng tốc độ cao thế hệ tiếp theo PCIe 6.0, 448G – giải pháp mới nổi cho máy chủ điện toán.

Trao quyền cho dây chuyền sản xuất của bạn với khả năng sản xuất cáp tốc độ cao thực sự.
Nhấp vào liên kết bên dưới để yêu cầu giải pháp thiết bị tùy chỉnh của bạn. ↓

CÁP ĐỒNG ĐỒNG TỐC ĐỘ CAO CẤP TWINAXIAL

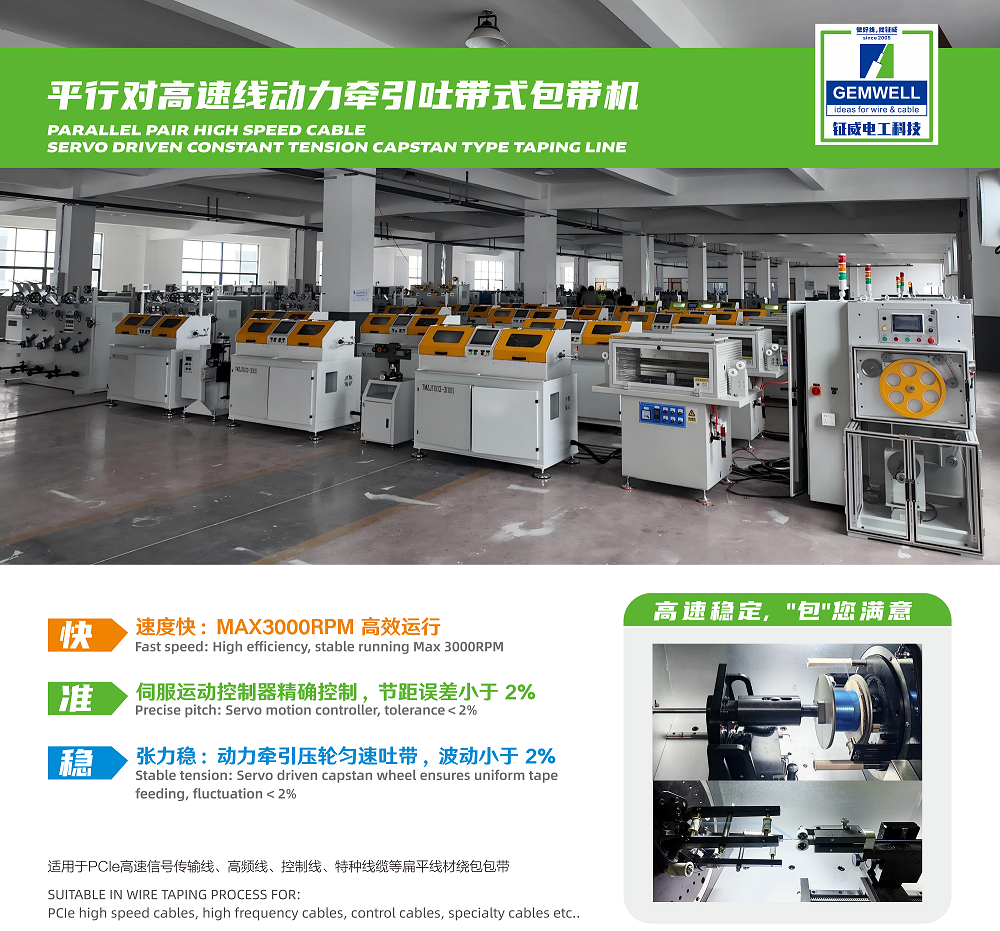

DÂY DÂY DÂY CĂNG CĂNG LIÊN TỤC ĐƯỢC ĐIỀU KHIỂN SERVO - LOẠI CAPSTAN
Máy quấn băng được điều khiển bằng servo với lực căng ổn định hỗ trợ lá và băng PTFE để che chắn và trở kháng đồng đều
sự ổn định.

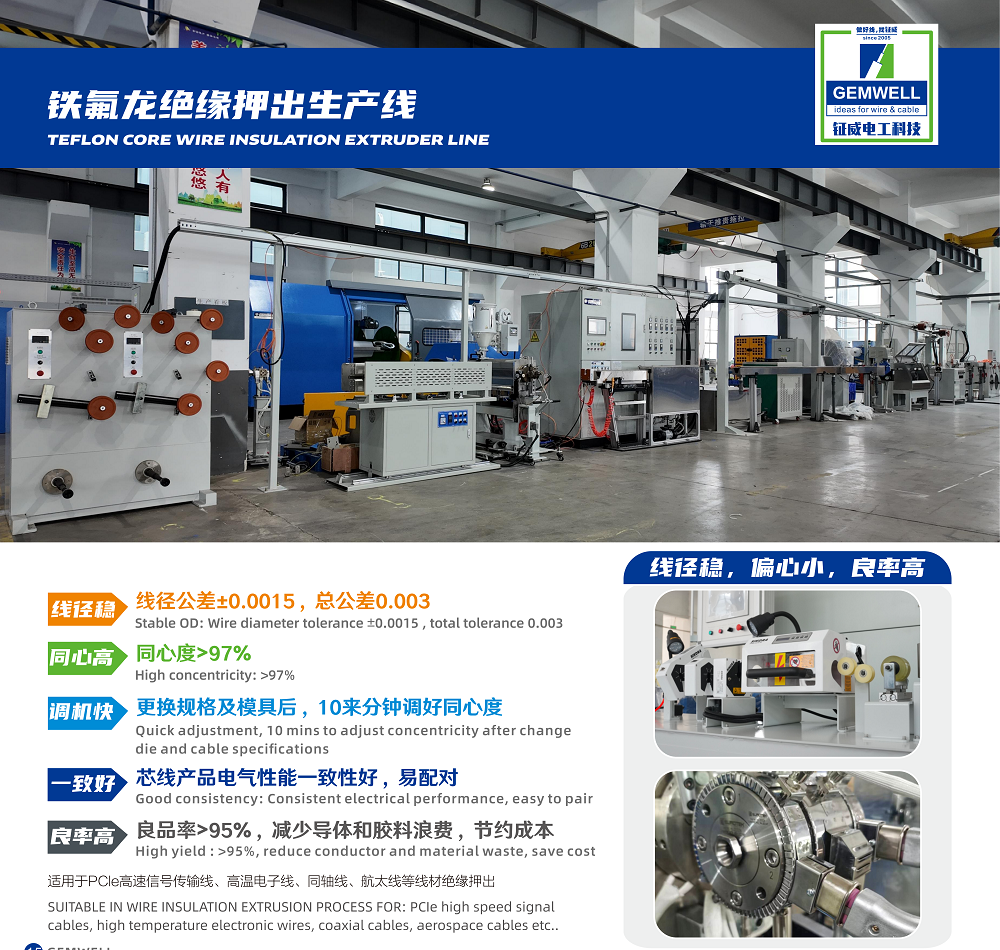

DÒNG MÁY ĐÙN CÁCH NHIỆT DÂY TEFLON
Lớp cách điện FEP/PFA được ép đùn chính xác giúp giảm Dk và tổn thất tần số cao, đảm bảo tính toàn vẹn của tín hiệu.

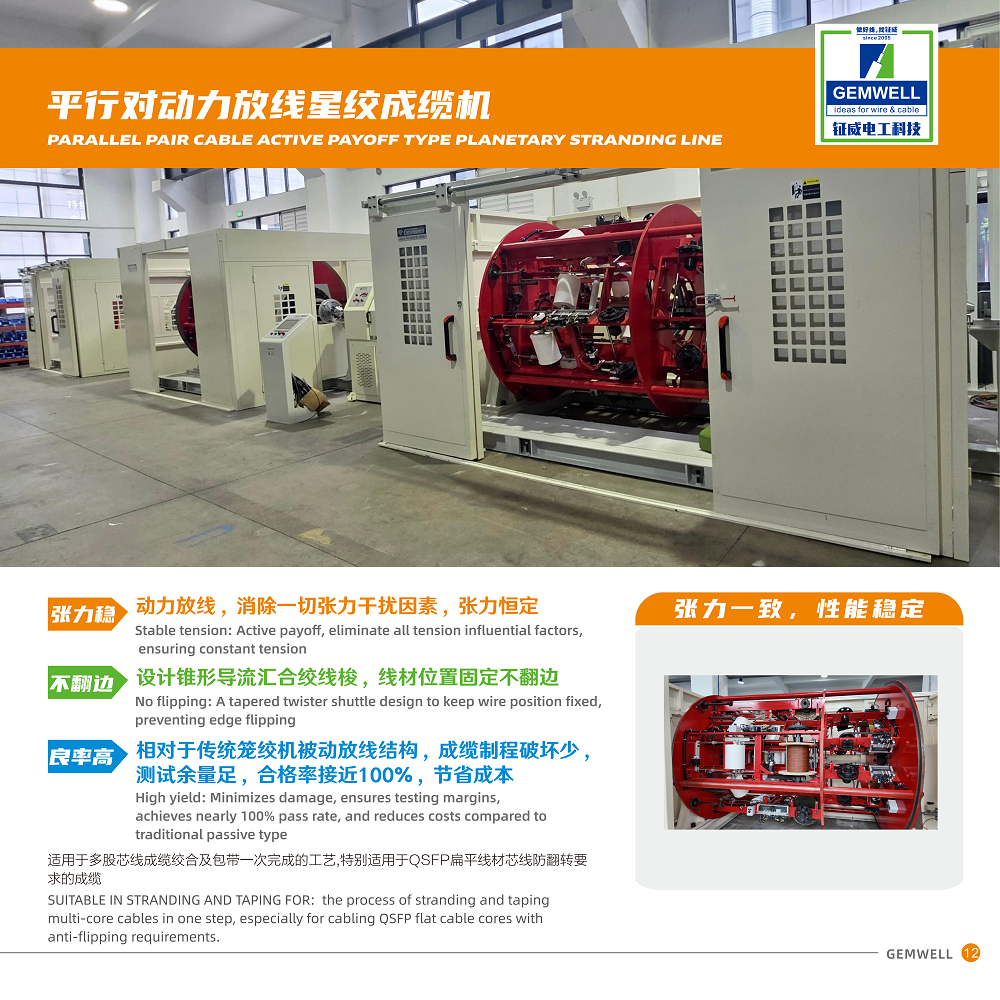

AI CÁP TỐC ĐỘ CAO CẤP SONG SONG LOẠI TRẢ TIỀN CÁP TỐC ĐỘ CAO CẤP HÀNH TINH
