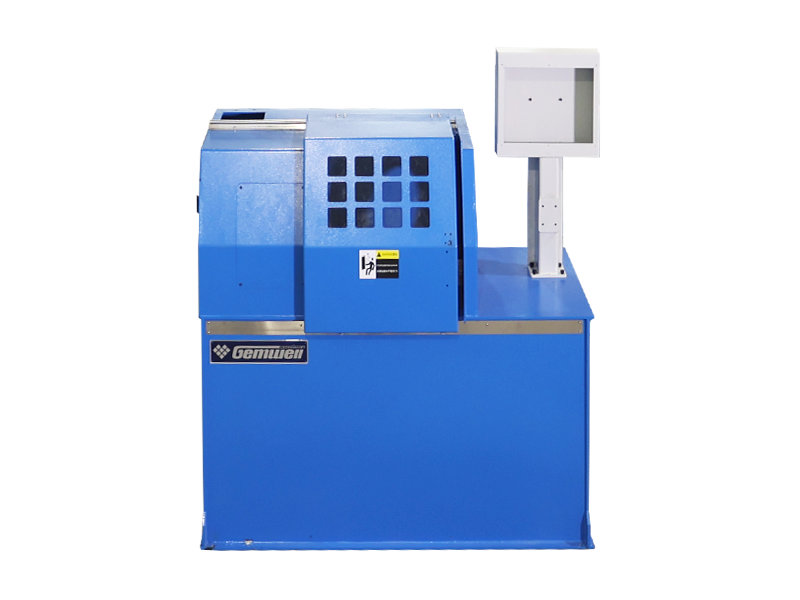

Ba máy ghi âm loại hoạt động servo cho dây tín hiệu cặp song song

Quấn quay trung tâm là một quy trình quan trọng trong quy trình sản xuất dây cho dây truyền dữ liệu đầu nối cổng Ethernet. Vật liệu bọc được quấn quanh hai dây lõi cách điện và một dây nối đất theo cấu trúc song song ở máy ghi âm chạy tốc độ cao. Độ ổn định của quá trình quấn ảnh hưởng đến chất lượng thử nghiệm của trở kháng, độ suy giảm, tổn thất phản hồi, nhiễu xuyên âm và các chỉ số khác của dây thanh cái đã hoàn thiện. Máy quấn có hiệu suất vượt trội không chỉ có thể sản xuất dây truyền tốc độ cao với tần số cao hơn mà còn đạt năng suất sản xuất cao hơn, từ đó xác định cấp độ định vị thị trường và khả năng cạnh tranh thị trường của các nhà sản xuất dây. GEMWELL đã tập trung vào nghiên cứu kỹ thuật, phát triển và đổi mới máy đóng gói kể từ khi thành lập cách đây 20 năm. Sau khi liên tục cải tiến và nâng cấp, Máy dán băng loại chủ động ba servo GEMWELL cho dây tín hiệu cặp song song giờ đây đã trở thành sự lựa chọn lý tưởng của nhiều công ty uy tín trong lĩnh vực sản xuất dây truyền tín hiệu tốc độ cao. Thông số kỹ thuật của máy có thể được tùy chỉnh. Cấu hình sau đây là cấu hình thông thường của ba đầu quấn. Người dùng có thể tăng số lượng đầu quấn theo các thông số kỹ thuật sản xuất cáp khác nhau. Tùy thuộc vào sự đa dạng của đường kính dây, các thông số kỹ thuật và loại máy lấy, trả và đóng nắp cũng có thể được tùy chỉnh và thay đổi.

Yêu cầu +
TRƯỚC：Máy ghi âm loại ba động cơ servo cho cáp ổn định pha
TIẾP：Không có sản phẩm tiếp theo
Sản phẩm Chi tiết

THÀNH PHẦN

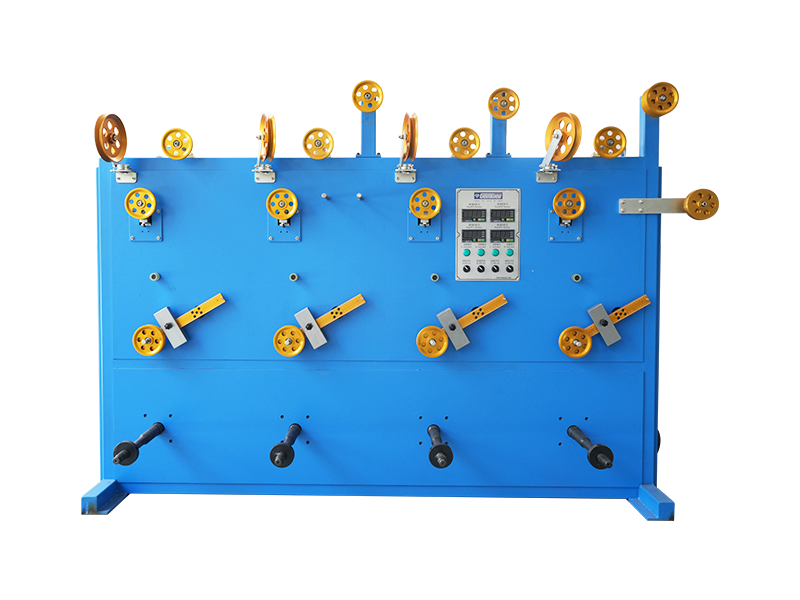

● Đế trả dây lõi điện Ø500 2 chiếc

● Đế thanh toán dây đồng Ø300 2 chiếc

● Đầu băng máy quấn điện ba servo 1 1 chiếc

● Máy quấn dây điện 1 chiếc

● Đầu băng máy quấn điện ba servo 2 1 chiếc

● Đầu băng máy quấn điện ba servo 3 1 chiếc

● Lò nướng dạng ống lồng 1 chiếc

● Ống làm mát cưỡng bức bằng khí nén 1 chiếc

● Ø400 đai đai loại bánh xe 1 chiếc

● Ø500 hàng trục được hỗ trợ 1 chiếc

● Đường kính đo 1 đơn vị

● Máy in phun 1 chiếc

● Hệ thống điều khiển 1 chiếc


THÔNG SỐ KỸ THUẬT

Kiểu kết cấu Ba máy điều khiển chuyển động servo loại hoạt động, máy quấn có độ căng không đổi/máy quấn điện (Bằng sáng chế số 202122403949.4A)
Loại dây phù hợp Chủ yếu được sử dụng cho các cặp đường truyền tín hiệu song song tốc độ cao MINI-SAS, QSFP, cũng như cho các đường dữ liệu, đường điều khiển, cáp đặc biệt và cách quấn dây khác.
Vật liệu áp dụng AL, MYLAR, LÁ ĐỒNG, PTFE, v.v.
Đường kính dây áp dụng Phạm vi tối ưu: Ø0,4-1,5mm
Đặc điểm kỹ thuật sản phẩm Phạm vi tối ưu: Ø0,5 * 1,0-1,6 * 3,2mm
Tốc độ tối đa MAX2500RPM (không tải), tốc độ khởi động thực tế được đặt theo yêu cầu của dây
Phạm vi tốc độ dây 1-25m/phút, phạm vi tốc độ khác nhau tùy theo loại dây.
Đường kính ngoài cuộn băng Phạm vi tối ưu: OD Ø180*Chiều cao 100
Chiều rộng băng 1,5-15mm
Đường kính trong của cuộn băng 30/50.8/76 phổ thông
Sân gói 3-30mm, cài đặt chương trình
Phạm vi căng thẳng 1N-30N/100g-3000g
Công suất động cơ chính Động cơ chuyển động servo 3KW
Sức mạnh băng Động cơ servo 1.8KW
Độ căng của băng quấn Động cơ servo 1.3KW
Sức mạnh tiếp nhận Động cơ bánh răng servo 0,4KW
Sức mạnh trả nợ Động cơ bánh răng 0,4KW
Sức mạnh tiếp nhận Chế độ mô-men xoắn động cơ servo 0,8KW cuộn dây, vũ công không căng
Công suất dịch chuyển cuộn dây Bộ điều khiển chuyển động servo 0,4KW
Chiều dài băng 1 cuộn 3 cuộn, không cắt dây khi thay cuộn
Kiểm tra băng Tự động tắt khi băng sắp hết và đứt.

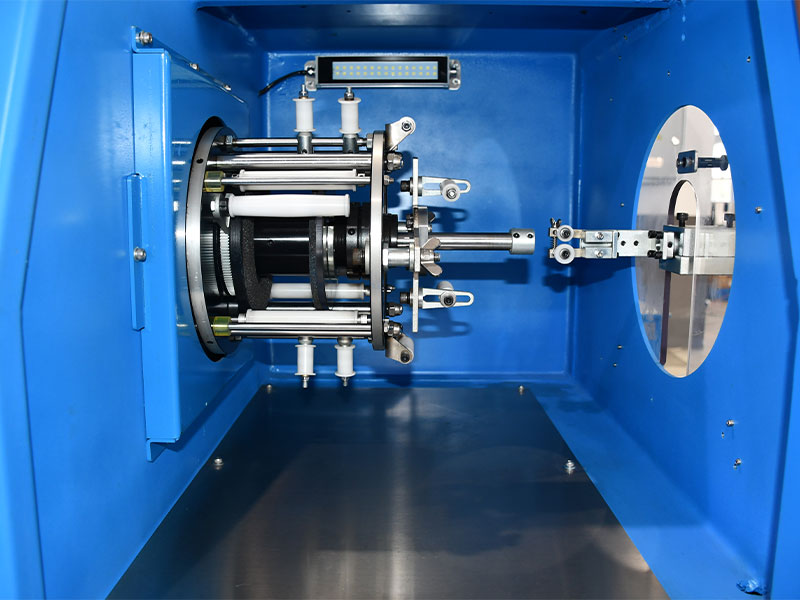

Khuôn quấn băng keo Khuôn bên trong của băng được cố định trên ống dẫn trung tâm, khuôn bên ngoài của bánh dẫn hướng dây được cố định trên ống lưu trữ băng. Cả hai khuôn đều có thể mở rộng và di chuyển được.
Độ chính xác của băng quấn Dung sai cao độ: ± 1%, dung sai độ căng: ± 1%.
Tỷ lệ trùng lặp 0-80%, cài đặt chương trình
Quản lý công thức Sản xuất kỹ thuật số, độ căng, đường kính ngoài, bước, S/Z, khoảng cách hàng, áp suất không khí và các dữ liệu khác có thể được lưu trữ vào PLC.
Cài đặt độ căng Các phần tử căng của băng quấn/trả hàng/rút/bọc là động cơ servo, quy trình SOP được lưu trữ trong PLC.
Bảo vệ an toàn Tuân thủ các tiêu chuẩn CE, với tính năng tự động phát hiện và dự đoán nhiệt độ/độ rung/tiếng ồn/áp suất.




TÍNH NĂNG SẢN PHẨM

● Năng suất cao: Thân quay được cân bằng tĩnh và cân bằng động để kiểm tra và hiệu chỉnh. Khi chạy máy có hiện tượng rung nhẹ, giọng nói nhỏ. Trục xoay không sinh nhiệt khi vận hành ở tốc độ cao liên tục trong thời gian dài. Nó có hiệu quả sản xuất cao và hiệu quả chi phí.

● Căng thẳng ổn định: Ba động cơ servo cung cấp năng lượng tương ứng để điều khiển chính xác chuyển động của khung quay, khay vật liệu băng và bộ phận kéo căng.

Các yếu tố ảnh hưởng khác nhau như thay đổi đường kính ống vật liệu hoặc đệm và sức cản của gió được loại bỏ, dẫn đến độ căng ổn định.

● Cao độ chính xác: Lấy trục chính làm điểm chuẩn chuyển động,  trục chính và mỗi khung quay sử dụng bộ điều khiển chuyển động servo để điều khiển chuyển động lồng vào nhau chính xác để có thể đạt được bước quấn chính xác ở bất kỳ tốc độ nào.

● Tiết kiệm lao động: Một thiết bị kẹp được lắp ở đầu vào dây của mỗi đầu quấn. Lực kẹp có thể điều chỉnh mà không làm hỏng dây; dây có thể được rút theo hướng ngược lại; Quản lý chế độ cấu hình, truy xuất công thức SOP bằng một cú nhấp chuột, chuẩn bị khởi động bằng một cú nhấp chuột và bắt đầu bằng một cú nhấp chuột; Dừng và tắt khi băng bị đứt/hết/đo đếm, điều khiển thông minh, tiết kiệm nhân lực.

● Tỷ lệ thất bại thấp: không có vòng thu, không có chổi than, ngoại trừ việc thay thế thường xuyên các bộ phận bị mòn của con lăn dẫn hướng băng, tỷ lệ hỏng hóc thấp.

● Bảo trì dễ dàng: Sử dụng điều khiển bus Profinet, truyền tín hiệu nhanh, ít nhiễu, cáp phát hiện lỗi từ xa. Luôn sẵn sàng khắc phục sự cố và bảo trì cho dù máy ở bất kỳ quốc gia nào trên thế giới, miễn là có mạng liên lạc thì có thể cung cấp dịch vụ bảo trì từ xa nhanh chóng.
