Trang chủ / Sản phẩm / Máy dán dây / Máy ghi dây loại hoạt động Spit / Máy ghi âm loại chủ động Spit cho dây tín hiệu cặp song song

Máy ghi âm loại chủ động Spit cho dây tín hiệu cặp song song Manufacturers

Quay lại danh sách
Máy ghi dây loại hoạt động Spit

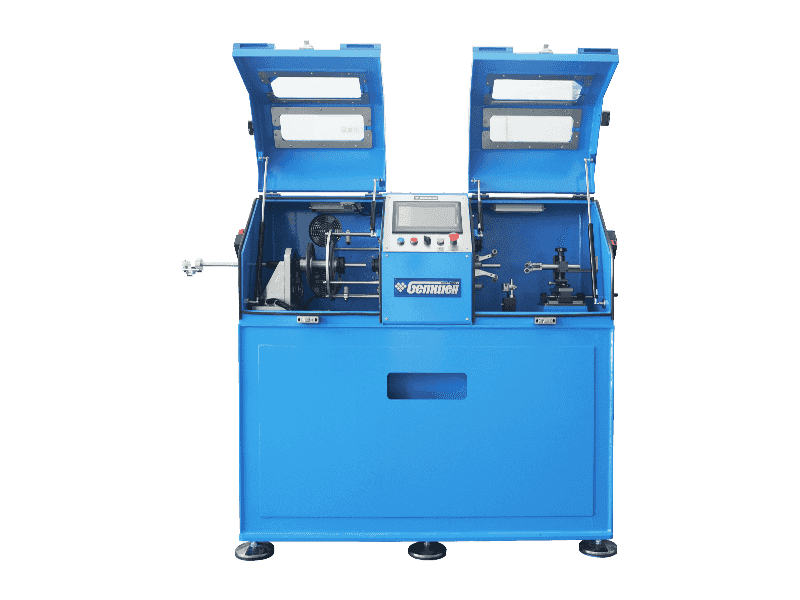

Máy ghi âm loại chủ động Spit cho dây tín hiệu cặp song song

Với sự phổ biến của 5G, Internet of Things, AI, thiết bị di động năng lượng mới, VR/AR, trung tâm dữ liệu, v.v., nhu cầu về cáp truyền tốc độ cao đã tăng lên nhanh chóng, báo trước sự xuất hiện của một kỷ nguyên mới của nền kinh tế kỹ thuật số. Do đó, có sự gia tăng đáng kể trong việc xây dựng các trung tâm dữ liệu quy mô lớn và nhu cầu về cổng Ethernet băng thông cao của các nhà cung cấp đám mây, chẳng hạn như 100GbE, 200GbE, 400GbE và thậm chí 800GbE trong tương lai. o tạo điều kiện thuận lợi cho việc truyền dữ liệu giữa các thiết bị chuyển mạch mạng và các thiết bị mạng khác (chẳng hạn như máy chủ hoặc bộ chuyển đổi phương tiện) bằng các cổng Ethernet băng thông cao này, các đầu nối cáp như SAS, Mini-SAS, SFP, SFP, SFP28 và QSFP đã ra đời. Quấn quay trung tâm là một quy trình quan trọng trong quy trình sản xuất dây cho dây truyền dữ liệu đầu nối cổng Ethernet. Vật liệu bọc được quấn quanh hai dây lõi cách điện và một dây nối đất theo cấu trúc song song ở máy ghi âm chạy tốc độ cao. Độ ổn định của quá trình quấn ảnh hưởng trực tiếp đến trở kháng, độ suy giảm, suy hao phản hồi, nhiễu xuyên âm và các chỉ số khác của sản phẩm cáp cuối cùng. Máy quấn hiệu suất cao không chỉ cho phép sản xuất cáp truyền tốc độ cao cấp tần số cao hơn mà còn cải thiện năng suất sản xuất, từ đó xác định vị thế thị trường và khả năng cạnh tranh của các nhà sản xuất cáp. Trong 20 năm qua, GEMWELL đã cống hiến hết mình cho việc nghiên cứu và đổi mới máy đóng gói. Thông qua những cải tiến và nâng cấp liên tục, Máy dán băng loại hoạt động Spit GEMWELL cho dây tín hiệu cặp song song đã trở thành sự lựa chọn tốt hơn cho quy trình quấn của nhiều công ty hàng đầu trong lĩnh vực cáp truyền tín hiệu tốc độ cao. Cấu hình sau đây dành cho thiết lập tiêu chuẩn với ba đầu băng, người dùng có thể tăng hoặc giảm số lượng đầu băng theo các quy trình khác nhau. Các thông số kỹ thuật và kiểu lấy, thanh toán và giới hạn cũng có thể được tùy chỉnh dựa trên thông số kỹ thuật về đường kính.

Cuộc điều tra +
TRƯỚCV：Máy ghi âm loại chủ động Spit cho dây siêu mịn
KẾ TIẾP：Không có sản phẩm tiếp theo
Product Details

THÀNH PHẦN

● Đế trả dây lõi điện Ø500 2 chiếc
● Đế thanh toán dây đồng Ø300 2 chiếc
● Đầu băng máy quấn hoạt động loại nhổ 1 1 chiếc
● Máy quấn dọc 1 chiếc
● Đầu băng máy quấn hoạt động loại nhổ 2 1 chiếc
● Đầu băng máy quấn hoạt động loại nhổ 3 1 chiếc
● Lò nướng dạng ống lồng 1 chiếc
● Ống làm mát cưỡng bức bằng khí nén    1 chiếc
● Ø400 dây đai loại bánh xe trợ lực 1 chiếc
● Máy gắp trục trợ lực Ø500 1 chiếc
● Máy đo đường kính 1 chiếc
● Máy in phun 1 chiếc
● Hệ thống điều khiển 1 chiếc


THÔNG SỐ KỸ THUẬT

Kiểu kết cấu Máy quấn cuộn áp lực hai bánh loại máy nhổ có độ căng không đổi/máy quấn hoạt động (Bằng sáng chế số CN114649118A)
Loại dây phù hợp Chủ yếu được sử dụng cho các cặp đường truyền tín hiệu song song tốc độ cao MINI-SAS, QSFP, cũng như cho các đường dữ liệu, đường điều khiển, cáp đặc biệt và cách quấn dây khác.
Vật liệu áp dụng AL, MYLAR, LÁ ĐỒNG, PTFE, v.v.
Đường kính dây áp dụng Phạm vi tối ưu: Ø0,2-1,5mm
Đặc điểm kỹ thuật sản phẩm Phạm vi tối ưu: Ø0,25 * 0,50-1,6 * 3,0mm
Tốc độ tối đa MAX3500RPM (không tải), tốc độ khởi động thực tế được đặt theo yêu cầu của dây
Phạm vi tốc độ dây 1-25m/phút, phạm vi tốc độ khác nhau tùy theo loại dây.
Đường kính ngoài cuộn băng Phạm vi tối ưu:Ø180*100
Chiều rộng băng 1,5-15mm
Đường kính trong của cuộn băng 30/50.8/76 phổ thông
Sân gói 2-30mm, cài đặt chương trình
Phạm vi căng thẳng 1N-30N/100g-3000g
Công suất động cơ chính Động cơ chuyển động servo 4.4KW
Sức mạnh băng Động cơ servo 0,2KW
Độ căng của băng quấn Động cơ servo 1.8KW
Sức mạnh tiếp nhận Động cơ bánh răng servo 0,4KW
Sức mạnh trả nợ Động cơ bánh răng 0,4KW
Sức mạnh tiếp nhận Động cơ servo 0,4KW
Công suất dịch chuyển cuộn dây Bộ điều khiển chuyển động servo 0,4KW
Chiều dài băng 1 cuộn 3 cuộn, không cắt dây khi thay cuộn
Kiểm tra băng Tự động tắt khi băng sắp hết và đứt.

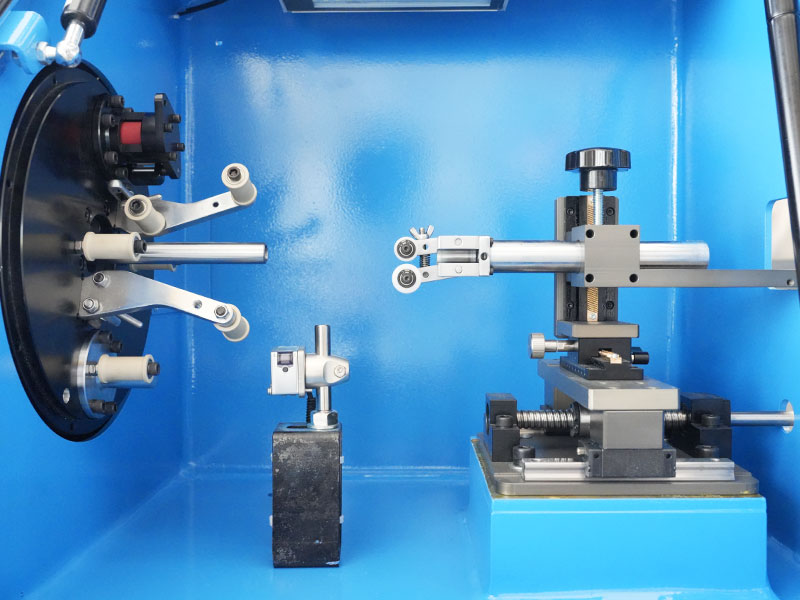

Khuôn quấn băng keo Khuôn bên trong của băng được cố định trên ống dẫn trung tâm, khuôn bên ngoài của bánh dẫn hướng dây được cố định trên ống lưu trữ băng. Cả hai khuôn đều có thể mở rộng và di chuyển được.
Độ chính xác của băng quấn Dung sai cao độ: ± 1%, dung sai độ căng: ± 1%.
Tỷ lệ trùng lặp 0-80%, cài đặt chương trình
Quản lý công thức Sản xuất kỹ thuật số, độ căng, đường kính ngoài, bước, S/Z, khoảng cách hàng, áp suất không khí và các dữ liệu khác có thể được lưu trữ vào PLC.
Cài đặt độ căng Các phần tử căng của băng quấn/trả hàng/rút/bọc là động cơ servo, quy trình SOP được lưu trữ trong PLC.

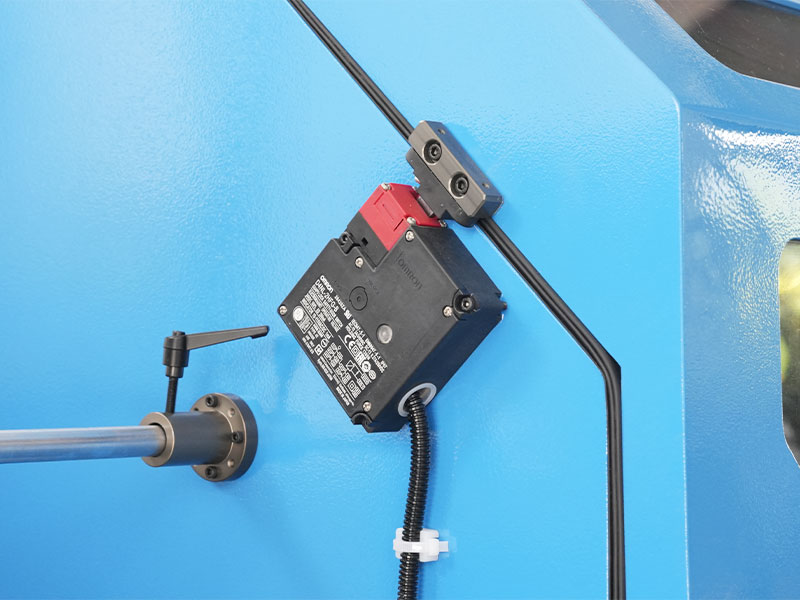

Bảo vệ an toàn Tuân thủ các tiêu chuẩn CE, với tính năng tự động phát hiện và dự đoán nhiệt độ/độ rung/tiếng ồn/áp suất.




TÍNH NĂNG SẢN PHẨM

● Năng suất cao: Thân quay được cân bằng tĩnh và cân bằng động để kiểm tra và hiệu chỉnh. Khi chạy máy có độ rung nhỏ và giọng nói nhỏ. Trục xoay không sinh nhiệt khi vận hành ở tốc độ cao liên tục trong thời gian dài. Nó có hiệu quả sản xuất cao và hiệu quả chi phí.

● Căng thẳng ổn định: Con lăn cuộn băng có hai bánh được sử dụng để kéo dải ra khỏi cuộn với tốc độ đồng đều nhằm loại bỏ những thay đổi về độ căng do thay đổi đường kính ngoài của khay băng. Độ căng quấn đạt được bằng cách kiểm soát đường kính ngoài của cáp thành phẩm, nghĩa là độ căng càng lớn thì đường kính ngoài càng nhỏ; lực căng càng nhỏ thì đường kính ngoài càng lớn. Sau con lăn trục quay hai bánh, băng chỉ đi qua hai con lăn định hướng rất gần trục trung tâm của vòng quay để quấn trực tiếp lên dây. Do đó, các yếu tố ảnh hưởng khác nhau như lực ly tâm và sức cản của gió có thể được loại bỏ, dẫn đến lực căng ổn định.

● Cao độ chính xác: Lấy trục chính làm điểm chuẩn chuyển động,  trục chính và mỗi khung quay sử dụng bộ điều khiển chuyển động servo để điều khiển chuyển động lồng vào nhau chính xác để có thể đạt được bước quấn chính xác ở bất kỳ tốc độ nào.

● Tiết kiệm lao động: Một thiết bị kẹp được lắp ở đầu vào dây của mỗi đầu quấn. Lực kẹp có thể điều chỉnh mà không làm hỏng dây; dây có thể được rút theo hướng ngược lại; Quản lý chế độ cấu hình, truy xuất công thức SOP bằng một cú nhấp chuột, chuẩn bị khởi động bằng một cú nhấp chuột và bắt đầu bằng một cú nhấp chuột; Dừng và tắt khi băng bị đứt/hết/đo đếm, điều khiển thông minh, tiết kiệm nhân lực.

● Tỷ lệ thất bại thấp: không có vòng thu, không có chổi than, ngoại trừ việc thay thế thường xuyên các bộ phận bị mòn - con lăn dẫn hướng băng, tỷ lệ hỏng hóc thấp.

● Bảo trì dễ dàng: Sử dụng điều khiển bus Profinet, truyền tín hiệu nhanh, ít nhiễu, cáp phát hiện lỗi từ xa. Luôn sẵn sàng xử lý sự cố và bảo trì cho dù máy ở bất kỳ quốc gia nào trên thế giới, miễn là có mạng liên lạc thì có thể cung cấp dịch vụ bảo trì từ xa nhanh chóng.
