Máy nối cáp và nối cáp hành tinh cấp song song tốc độ cao

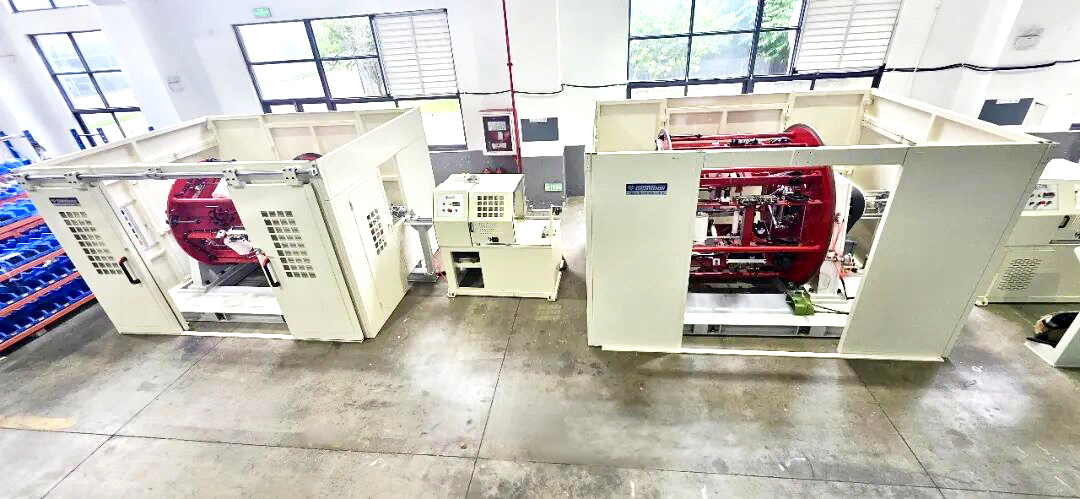

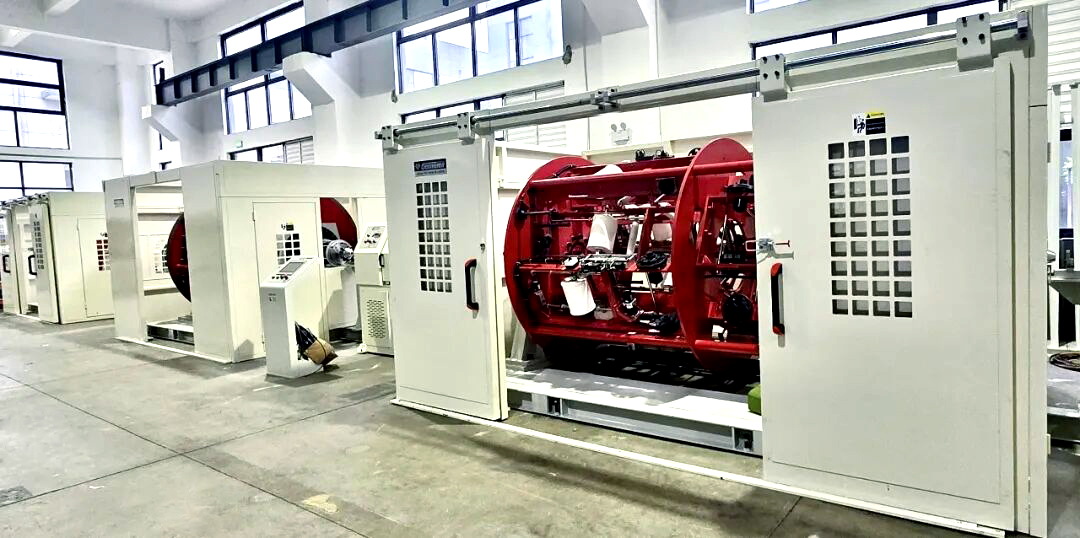

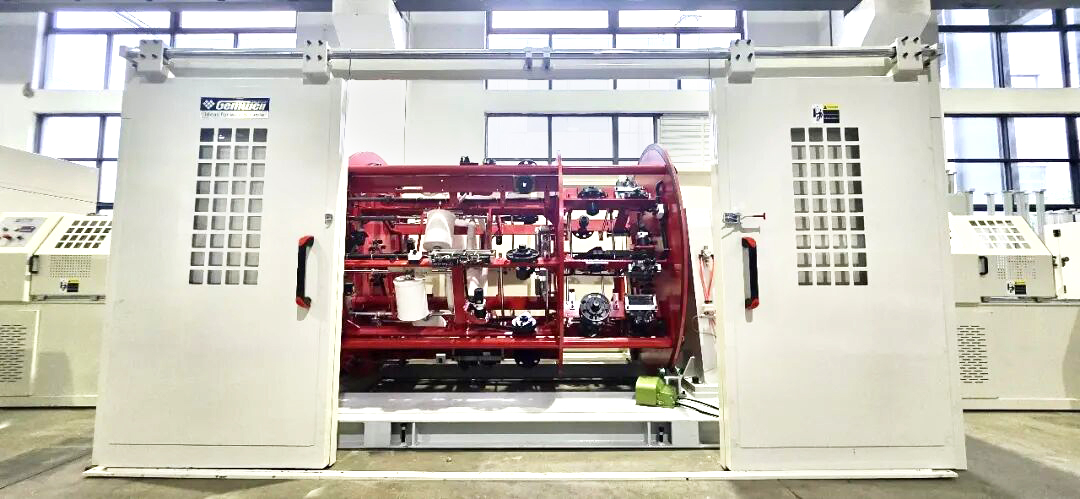

Để đáp ứng yêu cầu truyền dữ liệu tốc độ cao của các trung tâm dữ liệu, kết nối máy chủ tốc độ cao AI, 5G và các ứng dụng dữ liệu lớn, chúng tôi đã phát triển một máy mắc kẹt hành tinh cặp song song tốc độ cao AI chuyên dụng. Máy này được thiết kế để mắc nhiều cặp cáp tín hiệu phẳng (như loại QSFP và SFP). Nó có cơ chế mắc dây hình nón/con thoi được thiết kế đặc biệt giúp ngăn cáp phẳng bị xoắn hoặc lật trong quá trình mắc kẹt, nhờ đó đảm bảo độ bền và ngăn ngừa hiện tượng mỏi do mỏi trong môi trường cáp trung tâm dữ liệu mật độ cao. Chúng tôi cung cấp tùy chỉnh được cá nhân hóa để đáp ứng các yêu cầu đa dạng của khách hàng; Về phần cứng, khách hàng có thể chọn từ nhiều mẫu máy và nhãn hiệu linh kiện cốt lõi khác nhau, trong khi hệ thống điều khiển điện có sẵn với nhiều tùy chọn từ cấu hình tiết kiệm đến cấu hình nâng cao. Vì giá máy thay đổi đáng kể dựa trên cấu hình tổng thể nên chi phí cuối cùng chủ yếu được xác định bởi mức thông số kỹ thuật sản phẩm mà khách hàng đã chọn. Hơn nữa, vì đây là sản phẩm không đạt tiêu chuẩn, được sản xuất theo yêu cầu, được sản xuất theo lô nhỏ nên chu trình thiết kế, chế tạo, lắp đặt và vận hành tương đối dài; khách hàng nên dành đủ thời gian để đảm bảo giao hàng kịp thời.

AI CÁP TỐC ĐỘ CAO CÁP SONG SONG CÁP LOẠI TRẢ TIỀN HOẠT ĐỘNG LINE DÒNG HÀNH TINH

Tính năng sản phẩm

Để đáp ứng các yêu cầu nghiêm ngặt về tính toàn vẹn tín hiệu của các kết nối tốc độ cao 112G/224G PAM4 trong cụm điện toán AI và trung tâm dữ liệu, các nhà sản xuất cáp DAC tốc độ cao (chẳng hạn như QSFP-DD và OSFP) phải đối mặt với những thách thức kỹ thuật đáng kể—bao gồm dao động trở kháng, suy hao phản hồi và độ mỏi cơ học do bố trí cáp dày đặc. Máy sản xuất hàng loạt chuyên dụng này—được thiết kế để đi cáp tốc độ cao cho các cặp dây song song—giải quyết các vấn đề khó khăn khi truyền tần số cao này. Ưu điểm cốt lõi của nó nằm ở ba lĩnh vực chính:

1. Kiểm soát độ căng động đảm bảo hiệu suất điện ổn định: Hệ thống sử dụng các bộ phận thanh toán điều khiển bằng servo chính xác để duy trì độ căng động không đổi trên nhiều cặp dây song song trong quá trình đi cáp tốc độ cao. Bằng cách giảm thiểu dao động lực căng, hệ thống ngăn chặn một cách hiệu quả sự biến dạng kéo cực nhỏ của lớp cách điện, đảm bảo trở kháng đặc tính và độ lệch của cáp hoàn thiện tuân thủ nghiêm ngặt các tiêu chuẩn truyền tần số cao.

2. Con thoi chải sợi hình nón chuyên dụng giúp loại bỏ hiện tượng "lật mép" trong các cặp dây dẹt: Giải quyết xu hướng của các cặp dây dẹt (Twinax) bị xoắn hoặc lệch (lật) trong quá trình mắc kẹt, máy được trang bị một con thoi bện hình nón được thiết kế đặc biệt. Bộ phận này cung cấp hướng dẫn liên tục cho các cặp dây trước điểm mắc kẹt, khóa vị trí của chúng để tránh bị lật; điều này đảm bảo sự phân bố ứng suất đồng đều trên toàn bộ cấu hình cáp và loại bỏ sự tập trung ứng suất vật lý do biến dạng cạnh.

3. Loại bỏ ứng suất cấu trúc bên trong trong quá trình đi cáp: Quá trình này nâng cao khả năng chống uốn cong và mỏi của cáp thành phẩm—rất quan trọng đối với môi trường định tuyến mật độ cao, hạn chế được tìm thấy trong các trung tâm dữ liệu—do đó kéo dài đáng kể tuổi thọ cấu trúc vật lý trong quá trình hoạt động lâu dài.
