Máy xoắn đôi loại tích hợp cho cáp mạng Manufacturers

Quay lại danh sách
Máy xoắn đôi xoắn lưng cho cáp mạng

Máy xoắn đôi loại tích hợp cho cáp mạng

Trong quá trình xoắn cặp dây lõi, độ chính xác cao độ và độ kín của dây ghép là rất quan trọng, điều này có tác động đáng kể đến các tính chất điện và vật lý của cáp thành phẩm. Máy này được trang bị một bánh xe capct độc lập bên trong cung góc quay của bộ phận xoắn chính. Công suất động cơ của bánh xe trục được truyền từ bên ngoài cung góc vào bên trong thông qua bộ truyền động cơ khí trong trục chính quay, tránh các yếu tố không đáng tin cậy do bộ truyền động loại chổi than truyền thống gây ra. Ngoài ra, động cơ trục và động cơ quay cung góc hoạt động đồng bộ thông qua điều khiển khóa liên động điện, nhờ đó đạt được khả năng điều khiển bước điện tử có độ chính xác cao vô cấp. Bước xoắn có thể được thiết lập bằng kỹ thuật số và được hình thành ổn định và chính xác. Ngoài ra, cơ cấu xoắn phía sau sử dụng cấu trúc cung góc xoay, biến chuyển động quay thụ động truyền thống và lực xoắn bên ngoài thành chuyển động quay và bện chủ động của hai dây lõi dưới tác động kết hợp của lực xoắn phía sau và lực xoắn. Ứng suất xoắn bên trong và ứng suất xoắn bên ngoài triệt tiêu lẫn nhau, do đó ứng suất quay của sản phẩm xoắn từ trong ra ngoài triệt tiêu lẫn nhau về 0. Sau khi xoắn, hai lõi dây khít chặt không có khe hở, thẳng tự nhiên và không có lực bật lại. Việc duy trì cấu trúc vật lý ổn định có thể dẫn đến hiệu suất điện ổn định.

Cuộc điều tra +
TRƯỚCV：Máy xoắn đôi kiểu tách đôi cho cáp mạng
KẾ TIẾP：Không có sản phẩm tiếp theo
Product Details

THÀNH PHẦN

● Ø500 Cổng trục cuộn đôi trên và dưới nằm ngang thanh truyền không trục 2 bộ
● Giá đỡ thanh toán xoắn ngược 2 chiếc
● Ø500 Cặp dây xoắn có độ căng không đổi bước đôi 1 chiếc
● Hệ thống điều khiển 1 chiếc
● Thiết bị phụ trợ ngoại vi có thể được tùy chỉnh.


THÔNG SỐ KỸ THUẬT

Cơ cấu trả thưởng Cổng thanh cuộn đôi trên và dưới nằm ngang giá đỡ không có trục, dây cung có độ xoắn gấp đôi về phía sau.
Cấu trúc tiếp nhận Cổng nằm ngang giá đỡ không trục cất cánh, mắc kẹt cung đôi bước xoắn.

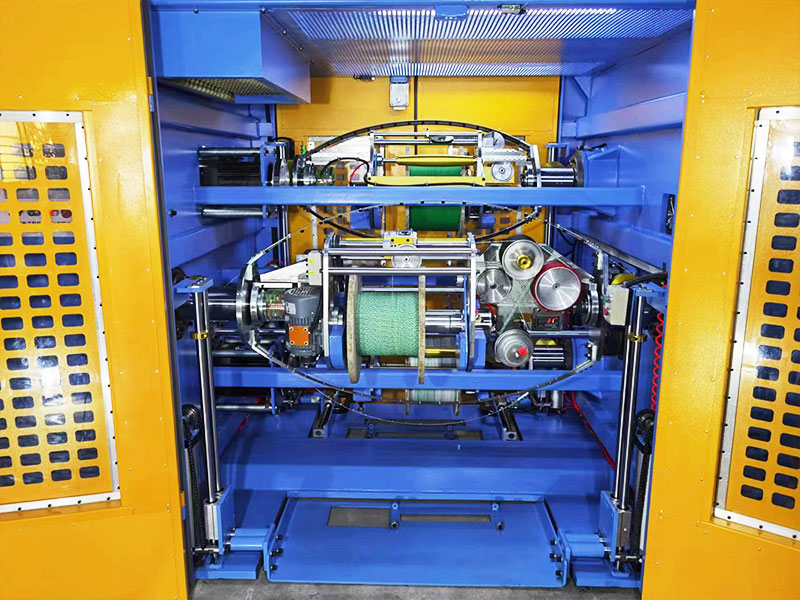

Cấu trúc tổng thể máy Việc trả dây xoắn ngược và tháo dây mắc kẹt được sắp xếp quay lưng lại với nhau, với cấu trúc tích hợp. Cả hai bên thanh toán và nhận hàng đều được trang bị cửa cho các hoạt động thanh toán và nhận cuộn.
Loại dây phù hợp Chủ yếu được sử dụng cho CÁP LAN CAT5, CAT5E, CAT6A, CAT7, CAT8 và các dây khác, đồng thời cũng dùng cho các dây truyền tín hiệu khác cần kiểm tra điện.
Đặc điểm kỹ thuật dây lõi Phạm vi: Ø0,6-2,0mm, ngoài phạm vi này, có thể được tùy chỉnh
Đường kính ngoài của dây bị mắc kẹt phạm vi: Ø1.2-4.0mm, ngoài phạm vi này có thể được tùy chỉnh.
Bị mắc kẹt chết Kích thước khuôn OD tiêu chuẩn là 25
Phương pháp xoắn lưng Đạt được độ xoắn hoặc xoắn trước, xoắn có nghĩa là các cung của máy thanh toán và cặp xoắn quay ngược chiều nhau; xoắn trước đề cập đến cùng một hướng quay của máy thanh toán và xoắn đôi và có thể được chọn trên màn hình cảm ứng.
Tỷ lệ xoắn/xoắn trước 0-120%, điều chỉnh liên tục và liên tục, cài đặt trên màn hình cảm ứng, điều khiển tự động PLC, tự động theo dõi tốc độ xoắn/xoắn ngược.
Hướng mắc kẹt S/Z
Tốc độ quay thanh toán Tốc độ khởi động thực tế được đặt theo yêu cầu của các loại dây khác nhau, tối đa là 2000 vòng/phút/4000 TPM (không tải).
Tốc độ quay tiếp nhận Tốc độ khởi động thực tế được đặt theo yêu cầu của các loại dây khác nhau, tối đa là 2000 vòng/phút/4000 TPM (không tải).
Phạm vi tốc độ dây Công thức tính tốc độ dây: Tốc độ xoắn cung x 2 x cao độ/1000 = m/phút. Giới hạn tốc độ tối đa là 100 m/phút.
Dây xoắn Phạm vi tối ưu: 5,0-50,0mm, chính xác đến một chữ số thập phân, với mức điều chỉnh liên tục, có thể lựa chọn trên màn hình cảm ứng.
Độ chính xác cao độ Độ chính xác cao độ ±0,3mm khi sản xuất ở tốc độ cố định, ±0,5mm khi khởi động/tắt máy.
Chất liệu nơ mắc kẹt Vật liệu tiêu chuẩn được sử dụng là dải thép 65Mn với khoen bằng gốm, có thể được tùy chỉnh thành một chiếc nơ nhẹ bằng sợi carbon.
Sức mạnh cung trả Cấu hình tiêu chuẩn là 2-5,5KW động cơ biến tần cũng có thể được tùy chỉnh cho động cơ servo.
Sức mạnh của cung Cấu hình tiêu chuẩn là động cơ biến tần 3,7KW, cũng có thể được tùy chỉnh cho động cơ servo.
Phanh mũi bị mắc kẹt Phanh điện từ
loại capstan Một nắp bánh xe đôi được lắp vào giá đỡ cổng
Đường kính bánh xe capstan Ø185, Con lăn nắp nhôm bọc cao su 5 rãnh Con lăn dẫn động bằng nhôm chia 5 rãnh.
Sức mạnh của thuyền trưởng Cấu hình tiêu chuẩn là động cơ biến tần 1,5KW, cũng có thể được tùy chỉnh cho động cơ servo.
Đặc điểm thanh toán Model Ø500, tương thích với Ø400, bánh xe dụng cụ ABS.
Thông số kỹ thuật tiếp nhận Model Ø500 tương thích với Ø400. Bánh xe công cụ ABS
Lỗ bên trong của cuộn Tiêu chuẩn là Ø56mm, các kích thước khác có thể được tùy chỉnh.
Nâng trục chính cuộn Nâng điện, tải ván trượt và ống xả.
Phương pháp thắt chặt cuộn Ống siết cụm xi lanh đàn hồi mạnh mẽ, lực siết> 200kg, có bảo vệ tự khóa, ống nhả khí nén
Trọng lượng tải cuộn TỐI ĐA300KG
Sức mạnh cuộn thanh toán Cấu hình tiêu chuẩn là động cơ giảm tốc 2-0,75KW, cũng có thể được tùy chỉnh cho động cơ servo.
Công suất cuộn lên Cấu hình tiêu chuẩn là động cơ giảm tốc 0,75KW, cũng có thể được tùy chỉnh cho động cơ servo.
Bố trí vị trí dây dẫn Tiêu chuẩn là 30 bộ trục đi qua thanh được đánh bóng, có thể được tùy chỉnh cho các hàng bộ điều khiển chuyển động servo.
Công suất sắp xếp vị trí dây Bộ điều khiển chuyển động servo 0,2KW có thể được tùy chỉnh.
Phát hiện hết vật liệu thanh toán Báo động và tự động dừng khi dây lõi sắp hết/báo động và tự động dừng khi dây bị đứt.

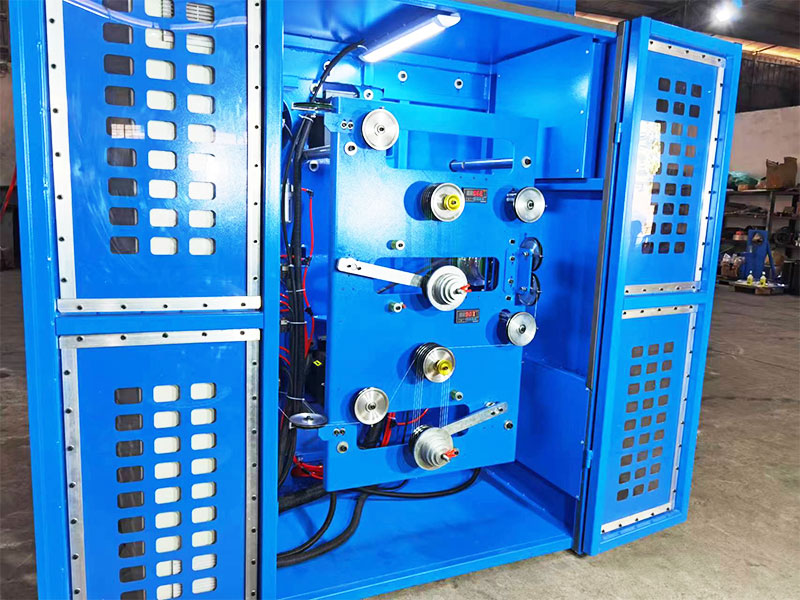

Kiểu căng thẳng Tiêu chuẩn là điều chỉnh độ căng bằng cách di chuyển hoặc thêm các trọng lượng cân bằng, PID điều khiển tốc độ trả hoặc thu hoặc tùy chỉnh nó để điều chỉnh độ căng bằng mô tơ servo.
Phạm vi căng thẳng thanh toán 3N-30N/0,3kg-3kg/300g-3000g
Phạm vi căng thẳng tiếp nhận 5N-50N/0,5kg-5kg/500g-5000g
Độ chính xác của lực căng ±25g
Hiển thị độ căng Cảm biến áp suất hiển thị kỹ thuật số loại giao tiếp, báo động quá căng và tự động tắt.
Quản lý công thức Hệ thống quản lý công thức tùy chỉnh cho phép đưa các dữ liệu như độ căng, nhiệt độ, đường kính ngoài, bước, S/Z, khoảng cách cuộn dây và áp suất khí quyển vào PLC, hỗ trợ thu thập và nhập dữ liệu cho sản xuất kỹ thuật số.
Bảo vệ an toàn Tự động phát hiện và dự đoán nhiệt độ/độ rung/tiếng ồn/áp suất có thể được tùy chỉnh theo thiết kế tiêu chuẩn CE/CSA/UL.
Phát hiện tia lửa Có thể được tùy chỉnh để thêm một máy kiểm tra tia lửa
Tiêu chuẩn năng lượng Tiêu chuẩn là 3 pha 380V/50Hz và nguồn điện có thể được tùy chỉnh cho các quốc gia và khu vực khác nhau.
Phần mềm thông minh Có thể tùy chỉnh để thêm phần mềm "chức năng khớp tự động tốc độ sản xuất tốt nhất", nhằm đạt được hiệu quả sản xuất và chất lượng sản phẩm cùng một lúc.
Thiết bị thấm dầu lõi dây Một thiết bị tra dầu dây lõi có thể được tùy chỉnh và bổ sung. Lõi dây cách điện được phủ một lớp dầu bôi trơn dễ bay hơi để giảm ma sát trong quá trình xoắn cặp dây.




TÍNH NĂNG SẢN PHẨM

● Tốc độ nhanh: Hộp trục chính được giảm căng thẳng và ủ, bền và không bị biến dạng. Cung góc mắc dây xoay được cân bằng tĩnh và cân bằng động để kiểm tra và hiệu chỉnh. Nó có độ rung nhỏ và tiếng ồn thấp. Trục chính không tạo ra nhiệt trong quá trình hoạt động tốc độ cao liên tục trong thời gian dài và tốc độ quay trục chính nhanh.

● Chiếm ít không gian hơn: Nó sử dụng một cấu trúc tích hợp, giúp tiết kiệm hơn 50% công việc so với máy xoắn đôi xoắn ngược kiểu tách truyền thống.

● Căng thẳng ổn định: Động cơ servo có thể được tùy chỉnh làm bộ phận căng. Sau khi thiết lập tổng độ căng căng, độ căng căng của hai dây lõi được tính toán một cách thông minh và tốc độ căng thẳng và căng thẳng được điều khiển chính xác bởi bộ điều khiển chuyển động servo, do đó đạt được độ căng ổn định.

● Cao độ chính xác: Thế giới độc quyền "cơ chế truyền động chính xác của năng lượng bên ngoài và trục bên trong", truyền công suất động cơ bên ngoài cung góc đến bánh xe trục bên trong cung góc thông qua cơ cấu truyền động cơ học phức tạp. Lấy trục chính làm chuẩn chuyển động, sử dụng bộ điều khiển chuyển động servo cho cả cung góc xoắn và trục chính để tiến hành điều khiển chuyển động dây chuyền chính xác và đạt được bước chính xác ở mọi tốc độ.

● Tiết kiệm lao động: Được trang bị một ren linh hoạt, có thể di chuyển trơn tru qua nút xoay của cung góc và việc xâu chuỗi có thể được hoàn thành trong 1 phút. Dây có thể được rút theo hướng ngược lại bằng bảng điều khiển, tiết kiệm nhân công.

● Thông minh: Quản lý chế độ phân phối, truy xuất công thức SOP bằng một cú nhấp chuột, chuẩn bị khởi động bằng một cú nhấp chuột, bắt đầu bằng một cú nhấp chuột; phản hồi động của bước xoắn, tỷ lệ xoắn ngược, phát hiện lỗi/phát hiện ngắt kết nối/dừng khi đồng hồ chạm tới, bảng điều khiển thông minh

● Tỷ lệ thất bại thấp: Các bộ phận điều khiển điện trong cung góc mắc dây đều được lắp đặt trên giá đỡ và tất cả các tín hiệu đều được điều khiển điện vòng kín bên trong cung bị mắc kẹt. Vòng thu chổi than chỉ cung cấp điện ba pha vào bên trong cung góc mắc kẹt mà không truyền tín hiệu để tránh tiếp xúc kém, nhiễu và tỷ lệ hỏng hóc thấp.

● Bảo trì dễ dàng: Khách hàng bên ngoài Trung Quốc có thể tùy chỉnh để có được điều khiển bus Profinet, đảm bảo truyền tín hiệu nhanh và độ nhiễu thấp.

Dịch vụ khắc phục sự cố và bảo trì luôn sẵn có bất kể vị trí của máy ở bất kỳ quốc gia hoặc khu vực nào trên toàn thế giới, miễn là có mạng liên lạc thì các dịch vụ phát hiện, khắc phục sự cố và bảo trì lỗi từ xa có thể được cung cấp nhanh chóng.
