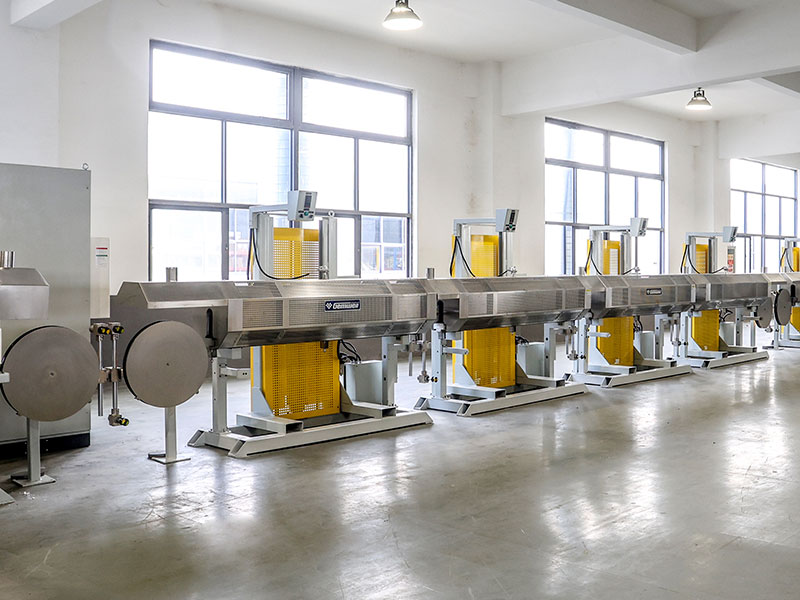

Máy ép đùn dây nhỏ gọn: Câu trả lời trực tiếp
Máy ép đùn dây nhỏ gọn là một máy ép đùn cáp tiết kiệm không gian được chế tạo để áp dụng các lớp cách điện hoặc lớp phủ lên dây dẫn và dây dẫn mà không cần đến diện tích sàn của dây chuyền sản xuất truyền thống. Hầu hết các thiết bị nhỏ gọn vừa vặn trong phạm vi 8 đến 15 mét vuông trong khi vẫn cung cấp tốc độ đầu ra từ 80 đến 400 mét mỗi phút, tùy thuộc vào đường kính dây dẫn và vật liệu. Đối với các xưởng có diện tích sàn hạn chế, khối lượng vận hành từ thấp đến trung bình hoặc thay đổi vật liệu thường xuyên, máy ép đùn dây nhỏ gọn là câu trả lời thiết thực vì nó rút ngắn thời gian thiết lập, giảm lãng phí vật liệu khi khởi động và cho phép một người vận hành quản lý toàn bộ dây chuyền thay vì cần một đội nhiều người.
Phần còn lại của hướng dẫn này trình bày chi tiết về cấu trúc của các máy này, điểm khác biệt giữa máy đùn cáp nhỏ gọn đáng tin cậy và máy không đủ công suất và cách kết hợp các thông số kỹ thuật của máy với nhu cầu sản xuất thực tế của bạn.

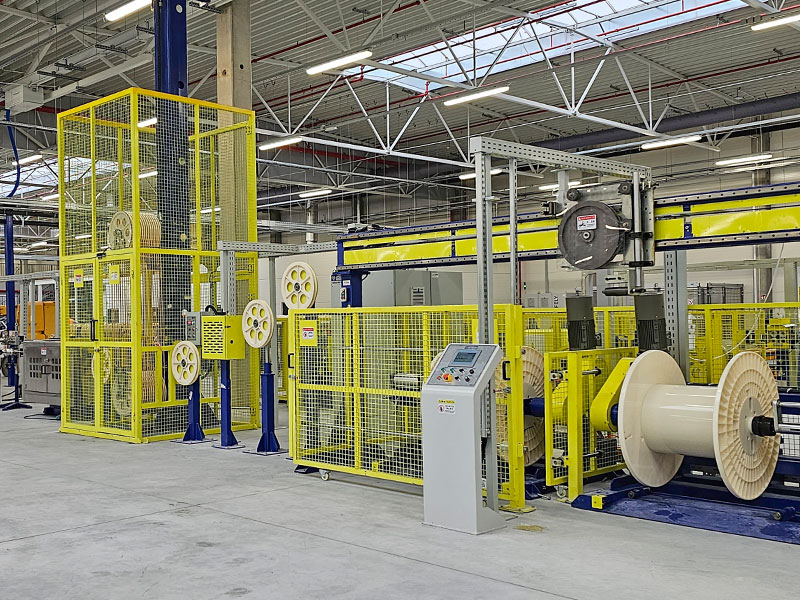

Máy ép đùn dây nhỏ gọn được chế tạo như thế nào
Mỗi máy dây ép đùn nhỏ gọn đều có chung chuỗi lõi như lớn hơn máy đùn cáp các đường nét, chỉ cô đọng lại thành một bố cục cơ khí chặt chẽ hơn. Dây dẫn thu điện từ giá đỡ cuộn, đi qua bộ gia nhiệt sơ bộ, đi vào đầu chữ thập của máy đùn nơi áp dụng polyme nóng chảy, sau đó di chuyển qua quá trình làm mát, máy kiểm tra tia lửa hoặc máy đo đường kính và cuối cùng là cuộn thu hồi.
Điều làm cho một thiết bị trở nên "nhỏ gọn" không phải là việc giảm bớt các bước chức năng mà là thiết kế lại cách các bước đó kết nối với nhau. Các máy nhỏ gọn thường tích hợp bộ sấy sơ bộ và đế máy đùn vào một khung chung, sử dụng máng làm mát thẳng đứng hoặc xếp chồng lên nhau thay vì máng ngang dài và kết hợp việc kéo và đưa vào một tủ truyền động duy nhất. Điều này giúp cắt giảm chiều dài đường dây khoảng 40 đến 60 phần trăm so với cấu hình tiêu chuẩn xử lý cùng phạm vi khổ dây.
| Loại đường | Chiều dài | Người vận hành cần thiết | Phạm vi dây |
|---|---|---|---|
| Máy đùn dây nhỏ gọn | 3 đến 6 mét | 1 | 0,1mm đến 6 mm |
| Máy đùn cáp tiêu chuẩn | 10 đến 18 mét | 2 đến 3 | 0,1mm đến 25 mm |
Thiết kế trục vít và lý do nó quyết định chất lượng đầu ra
Vít máy đùn là bộ phận duy nhất quyết định xem máy ép đùn dây nhỏ gọn có tạo ra độ dày thành ổn định hay phát triển các vấn đề về độ lệch tâm ở tốc độ hay không. Các máy nhỏ gọn thường sử dụng máy đùn trục vít đơn có tỷ lệ L/D trong khoảng từ 20:1 đến 25:1, ngắn hơn tỷ lệ 25:1 đến 30:1 được tìm thấy trên các dòng kích thước đầy đủ, vì thùng ngắn hơn phù hợp với vỏ động cơ nhỏ hơn mà không ảnh hưởng đến độ đồng đều nóng chảy đối với các khổ dây dưới 6mm.
Ba khu vực quan trọng
- Vùng cấp liệu: kéo các viên rắn về phía trước và bắt đầu nén
- Vùng nén: làm tan chảy dần vật liệu đồng thời giảm độ sâu kênh
- Vùng đo sáng: ổn định áp suất và cung cấp dòng chảy ổn định cho đầu trượt
Nguyên nhân thiết kế vít không phù hợp dâng trào , biểu thị dưới dạng đường kính dây dao động hơn 0,02 mm dọc theo cùng một ống cuộn. Người mua so sánh máy nên yêu cầu cắt cuộn mẫu và đo tại ba điểm để xác nhận tính nhất quán trước khi quyết định mua hàng.
Cấu hình máng làm mát cho không gian chật hẹp
Làm mát là nơi thiết kế máy ép đùn dây nhỏ gọn khác biệt rõ ràng nhất với cách bố trí thông thường. Vì các máng ngang cần có chiều dài để tản nhiệt dần dần nên các thiết bị nhỏ gọn thay vào đó dựa vào một trong ba phương pháp sau:
- Máng ngắn đa vùng với các phần nước nóng và lạnh riêng biệt giúp tăng tốc độ giảm nhiệt độ trong khoảng cách ngắn hơn
- Các đường hầm làm mát bằng phun sử dụng mảng vòi phun thay vì bể ngâm, cắt giảm tới 50% chiều dài cần thiết
- Làm mát thả theo chiều dọc, trong đó dây đi xuống qua buồng xếp chồng lên nhau thay vì theo chiều ngang
Đối với dây cách điện PVC và PE dưới 4 mm, đường hầm phun làm mát từ 2 đến 3 mét có thể đạt được hiệu quả làm mát tương tự như máng ngâm sâu 5 mét, theo tiêu chuẩn tốc độ đường truyền điển hình được các nhà tích hợp máy cáp sử dụng. Đây là lý do chính khiến các đơn vị máy ép đùn cáp nhỏ gọn có thể đạt tốc độ đầu ra gần với dòng tiêu chuẩn mặc dù khung nhỏ hơn.
Hệ thống điều khiển: Điều gì tạo nên sự khác biệt giữa cơ bản và đáng tin cậy
Cấu trúc điều khiển thường là yếu tố bị bỏ qua nhiều nhất khi đánh giá một máy ép đùn dây nhỏ gọn. Một thiết bị cơ bản chạy trên logic rơle với các điều chỉnh quay số thủ công về nhiệt độ và tốc độ đường truyền. Một thiết bị đáng tin cậy chạy trên PLC với HMI màn hình cảm ứng, cho phép người vận hành lưu trữ các công thức nấu ăn cho các máy đo dây khác nhau và gọi lại chúng ngay lập tức trong quá trình thay đổi.
| cấp | Phương pháp điều chỉnh | Lưu trữ công thức | Thời gian chuyển đổi |
|---|---|---|---|
| Logic rơle cơ bản | Quay số thủ công | không có | 25 đến 40 phút |
| PLC trung cấp | Màn hình cảm ứng kỹ thuật số | Lên đến 10 công thức nấu ăn | 8 đến 12 phút |
| PLC tiên tiến với điều khiển đường kính vòng kín | Tự động sửa | Không giới hạn, nối mạng | Dưới 5 phút |
Kiểm soát đường kính vòng kín đáng được quan tâm đặc biệt. Hệ thống này sử dụng máy đo laze được đặt sau giai đoạn làm mát để đo đường kính dây trong thời gian thực và tự động điều chỉnh tốc độ kéo ra hoặc RPM của máy đùn để điều chỉnh độ trôi trước khi nó trở thành phế liệu. Các dây chuyền không có tính năng này thường có tỷ lệ phế liệu từ 3 đến 6 phần trăm , trong khi các dây chuyền có điều khiển vòng kín đưa tỷ lệ đó xuống dưới 1% trong hầu hết các trường hợp được báo cáo từ các cơ sở sản xuất cáp.
Khả năng tương thích vật liệu trên các ứng dụng phổ biến
Máy ép đùn dây nhỏ gọn không phải là một công cụ dùng một vật liệu. Cấu hình đầu vít và đầu vít tương tự hoạt động hoàn hảo cho PVC sẽ hoạt động kém hơn trên các vật liệu có đặc tính nóng chảy khác nhau. Việc kết hợp vật liệu với thiết lập máy là điều cần thiết trước khi bắt đầu lập kế hoạch sản xuất.
Cách Nhiệt PVC
PVC vẫn là vật liệu phổ biến nhất chạy trên dây chuyền nhỏ gọn vì cửa sổ nhiệt độ xử lý của nó, thường là 160°C đến 190°C, có độ ổn định và chịu được sự thay đổi nhỏ về tốc độ trục vít mà không có khuyết tật lớn. Đây là điểm khởi đầu mặc định cho các ứng dụng dây điện và điện áp thấp trong xây dựng nói chung.
Polyethylene và Polyethylene liên kết ngang
PE và XLPE cần kiểm soát nhiệt độ chặt chẽ hơn, thường là trong khoảng 5°C, vì những vật liệu này nhạy cảm hơn với quá trình gia nhiệt cắt. Một máy ép đùn dây nhỏ gọn chạy XLPE cần có vùng làm mát chuyên dụng tách biệt với máng chính để quản lý quá trình liên kết ngang nếu dây chuyền bao gồm giai đoạn đó.
Hợp chất TPE và ít khói
Chất đàn hồi dẻo nhiệt và hợp chất halogen không khói thấp được sử dụng trong vận chuyển và cáp hàng hải yêu cầu cấu hình vít cắt thấp hơn để tránh làm giảm chất phụ gia chống cháy. Chạy các hợp chất này trên vít được thiết kế cho PVC tiêu chuẩn thường gây ra các vệt hoặc sự đổi màu rõ ràng trên áo khoác thành phẩm.
Định cỡ máy theo khối lượng sản xuất thực tế của bạn
Mua quá công suất là một trong những sai lầm phổ biến nhất khi lựa chọn máy ép đùn dây nhỏ gọn. Việc kết hợp thông lượng máy với sản lượng thực tế hàng ngày sẽ ngăn ngừa lãng phí vốn và tắc nghẽn do thiếu năng lượng.
Để tham khảo quy hoạch: một xưởng nhỏ sản xuất 1.000 đến 3.000 mét dây khổ mỏng mỗi ngày (dưới 2mm) được phục vụ tốt bởi thiết bị nhỏ gọn vít đơn 65mm hoặc 75mm. Một cơ sở nhắm mục tiêu 5.000 đến 10.000 mét mỗi ngày trong phạm vi 2 mm đến 6 mm thường cần đường kính trục vít 90 mm đến 100 mm với động cơ truyền động mạnh hơn, thường ở phạm vi 30kW đến 45kW, để duy trì công suất đó mà không làm nóng chảy quá mức.
Chỉ riêng tốc độ đường truyền đã là một con số gây hiểu lầm nếu không có ngữ cảnh. Một cỗ máy được quảng cáo là có tốc độ 300 mét/phút trên dây 0,5mm sẽ không thể chạy gần tốc độ đó trên dây dẫn 4mm, vì đường kính lớn hơn đòi hỏi thành cách nhiệt dày hơn và do đó tốc độ truyền tải chậm hơn để duy trì khả năng làm mát thích hợp. Luôn yêu cầu số liệu tốc độ được gắn với thước đo dây và độ dày thành cụ thể, không phải một số chăn duy nhất.
Các mô hình bảo trì kéo dài tuổi thọ dịch vụ
Máy nhỏ gọn chạy nóng hơn so với kích thước khung của chúng vì các bộ phận nằm gần nhau hơn, điều đó có nghĩa là việc quản lý nhiệt và bảo trì định kỳ mang lại nhiều trọng lượng hơn so với các dòng tiêu chuẩn cách đều nhau.
- Làm sạch gói lưới và tấm cầu dao mỗi lần thay đổi vật liệu để tránh tích tụ áp suất làm căng động cơ truyền động
- Kiểm tra khuôn chữ thập và căn chỉnh đầu nhọn hàng tuần, vì khung nhỏ gọn có khả năng chịu sai lệch giãn nở nhiệt ít hơn
- Kiểm tra tốc độ dòng nước làm mát hàng tháng, vì cặn bám tích tụ trong máng ngắn hơn có tác động tương ứng lớn hơn đến hiệu suất làm mát
- Thay thế các dây đai kéo hoặc đường xích dựa trên độ mòn chứ không phải theo lịch cố định vì tốc độ mòn phụ thuộc nhiều vào ma sát bề mặt dây
Các cơ sở tuân theo quy trình vệ sinh chuyển đổi được ghi lại sẽ báo cáo ít trường hợp ngừng hoạt động ngoài kế hoạch hơn so với những cơ sở dựa vào bảo trì phản ứng, dựa trên các mô hình phổ biến được quan sát thấy trong các hoạt động sản xuất dây quy mô vừa và nhỏ.
Câu hỏi thường gặp
Máy ép đùn dây nhỏ gọn có thể xử lý phạm vi đường kính dây nào?
Hầu hết các thiết bị nhỏ gọn có đường kính dây dẫn từ 0,1 mm đến 6 mm, phù hợp với phần lớn các ứng dụng dây điện xây dựng, dây ô tô và cáp điều khiển điện áp thấp. Phạm vi đường kính lớn hơn thường yêu cầu một đường tiêu chuẩn, không nhỏ gọn.
Một máy đùn cáp nhỏ gọn thực sự cần bao nhiêu diện tích sàn?
Một dây chuyền nhỏ gọn điển hình, bao gồm bệ thanh toán, máy đùn, bộ phận làm mát và thu hồi, cần diện tích sàn khoảng 8 đến 15 mét vuông, so với 25 đến 40 mét vuông cho cấu hình tiêu chuẩn có cùng phạm vi đo.
Một người vận hành có thể chạy một mình máy ép đùn dây nhỏ gọn không?
Đúng. Tủ điều khiển tích hợp và chiều dài đường dây rút ngắn được thiết kế đặc biệt để một người vận hành được đào tạo duy nhất có thể giám sát các thông số xuất, ép đùn và tiếp nhận mà không cần người thứ hai đóng tại một điểm kiểm soát riêng.
Phạm vi công suất động cơ điển hình cho các máy này là gì?
Các bộ vít 65mm nhỏ hơn thường sử dụng động cơ truyền động chính 15kW đến 22kW, trong khi các bộ vít 90mm đến 100mm dùng cho dây dày hơn thường yêu cầu 30kW đến 45kW để duy trì công suất ổn định khi chịu tải.
Liệu máy nhỏ gọn có hy sinh tốc độ đầu ra so với dòng tiêu chuẩn?
Không đáng kể đối với máy đo mỏng hơn. Với hệ thống làm mát phun hoặc máng đa vùng, các đường dây nhỏ gọn chạy dây dưới 4mm có thể đạt tốc độ 80 đến 400 mét mỗi phút, tương đương với các đường dây tiêu chuẩn trong cùng phạm vi đo, mặc dù đường kính lớn hơn trên 10 mm vẫn ưu tiên các phần làm mát tiêu chuẩn dài hơn.
Quá trình chuyển đổi vật liệu hoặc màu sắc thông thường mất bao lâu?
Với PLC hạng trung và các công thức nấu ăn được lưu trữ, quá trình chuyển đổi thường mất từ 8 đến 12 phút. Máy có điều khiển vòng kín tiên tiến và lưu trữ công thức được nối mạng có thể thực hiện việc này dưới 5 phút.
