Dây cáp sâu bao nhiêu? Hướng dẫn cài đặt chuyên sâu

Câu trả lời trực tiếp: Dây cáp được chôn sâu đến mức nào?

Dây cáp được chôn ở độ sâu từ 6 inch (15 cm) đến 36 inch (91 cm) tùy thuộc vào loại cáp, ứng dụng, cấp điện áp và yêu cầu mã địa phương. Trong môi trường dân cư, hệ thống dây điện cảnh quan điện áp thấp có thể nằm dưới mặt đất chỉ 6 inch, trong khi đường dây truyền tải điện áp cao có thể được lắp đặt 36 inch hoặc sâu hơn. Bộ luật Điện Quốc gia (NEC) tại Hoa Kỳ thiết lập độ sâu chôn tối thiểu thay đổi đáng kể tùy theo loại cáp và môi trường lắp đặt.

Hiểu được độ sâu này không chỉ là vấn đề tuân thủ — nó còn ảnh hưởng trực tiếp đến độ an toàn, độ bền và hiệu suất lâu dài của cáp. Cáp được sản xuất bằng cách sử dụng độ chính xác máy đùn dây và cáp được thiết kế với độ dày cách nhiệt cụ thể và vật liệu vỏ được thiết kế để chịu được các ứng suất cơ học và môi trường khi lắp đặt dưới lòng đất ở các độ sâu quy định này.

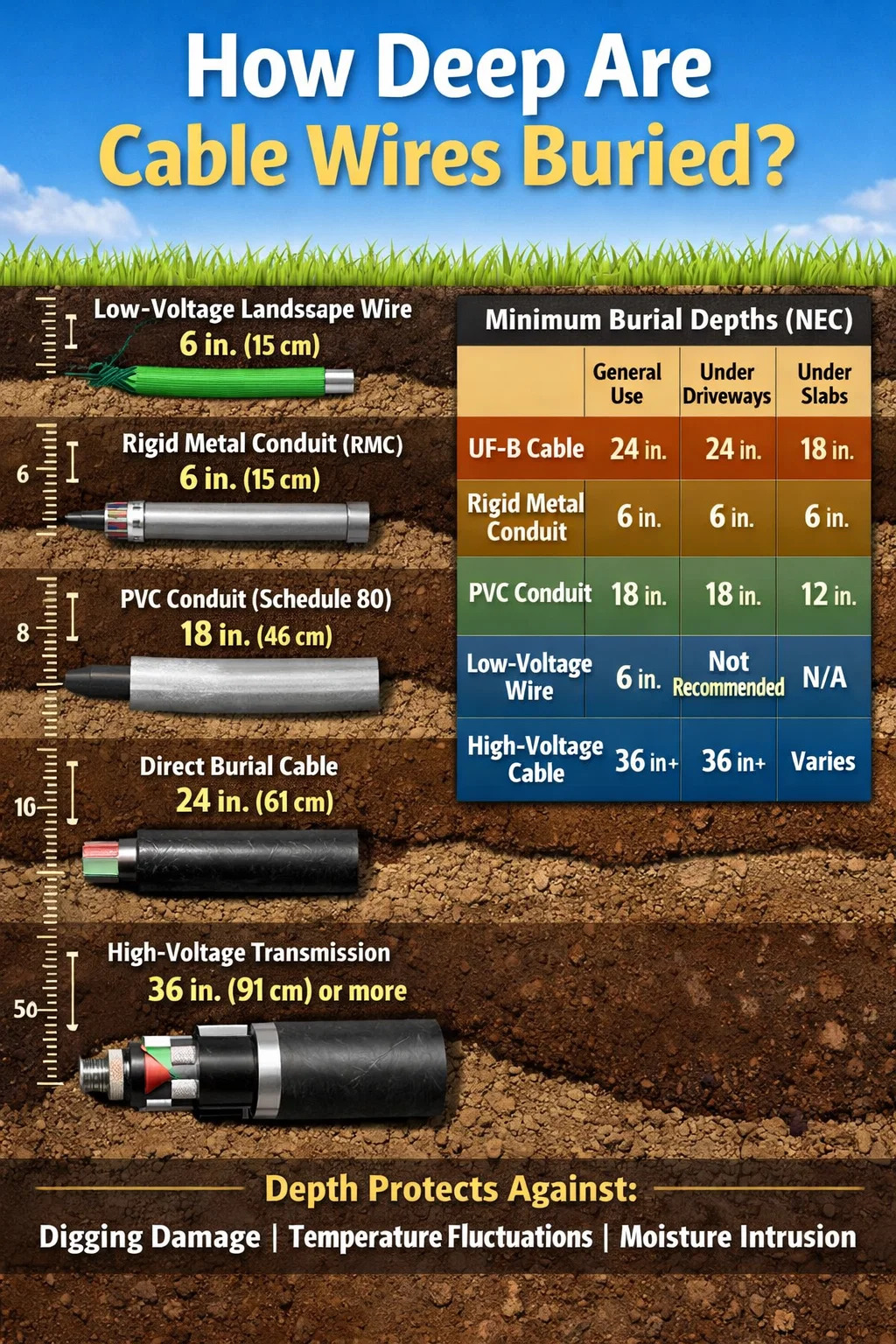

Dưới đây là bản tóm tắt tham khảo nhanh về độ sâu chôn tối thiểu tiêu chuẩn theo Bảng 300.5 của NEC:

Tại sao độ sâu chôn cất lại quan trọng hơn hầu hết mọi người nghĩ

Độ sâu chôn cất không phải là một quy tắc tùy tiện do người viết mã phát minh ra. Nó tồn tại vì cáp phải đối mặt với nhiều mối đe dọa vật lý phức tạp khi chúng được đặt dưới lòng đất. Hoạt động bề mặt - giao thông bằng chân, xe cộ, dụng cụ làm vườn, chu trình đóng băng-tan băng, động vật đào hang - tất cả đều tạo ra lực cơ học suy giảm theo độ sâu. Một sợi cáp nằm cách bề mặt bãi cỏ 6 inch có thể gặp rủi ro nghiêm trọng từ một chiếc thuổng làm vườn tiêu chuẩn. Cùng một sợi cáp 24 inch được bảo vệ tốt.

Ngoài thiệt hại cơ học, độ sâu cũng chi phối ổn định nhiệt . Nhiệt độ đất dao động đáng kể gần bề mặt. Ở nhiều vùng khí hậu Bắc Mỹ, lớp đất 12 inch trên cùng có thể dao động từ nhiệt độ dưới mức đóng băng đến trên 30°C (86°F) giữa mùa đông và mùa hè. Những nhiệt độ khắc nghiệt này làm cho vật liệu cách điện và vỏ bọc của cáp giãn nở, co lại và cuối cùng bị nứt hoặc cứng lại nếu chúng không được đánh giá cho các điều kiện như vậy. Dây cáp được sản xuất theo công nghệ hiện đại máy đùn dây và cáp sử dụng polyetylen liên kết ngang (XLPE) hoặc các hợp chất PVC chuyên dụng để chống lại sự phân hủy nhiệt, nhưng ngay cả những vật liệu này cũng được hưởng lợi từ môi trường nhiệt độ đệm mà độ sâu chôn lấp lớn hơn mang lại.

Độ ẩm là một yếu tố quan trọng khác. Ở độ sâu nông, dây cáp tiếp xúc với nước bề mặt, nước tưới và bể bơi. Mặc dù cáp chôn trực tiếp có khả năng chống thấm nước theo thiết kế, nhưng việc lặp đi lặp lại quá trình tuần hoàn ướt-khô qua nhiều năm vẫn làm xuống cấp các đầu nối, đầu cuối và các phần không được bịt kín. Các tiện ích và nhà thầu lắp đặt cáp cơ sở hạ tầng ở độ sâu 30 đến 36 inch báo cáo tỷ lệ hư hỏng liên quan đến độ ẩm thấp hơn đáng kể so với lắp đặt tại khu dân cư ở độ sâu mã tối thiểu.

Các loại cáp ngầm và yêu cầu về độ sâu cụ thể của chúng

Không phải tất cả các loại cáp đều được tạo ra như nhau và sự khác biệt về kết cấu - trực tiếp do cách chúng được sản xuất bằng các phương pháp khác nhau. máy đùn dây và cáp cấu hình - chuyển trực tiếp sang các yêu cầu về độ sâu khác nhau và khả năng chôn lấp phù hợp.

Cáp UF-B (Bộ trung chuyển ngầm)

Cáp UF-B là loại cáp chôn trực tiếp phổ biến nhất được sử dụng trong xây dựng nhà ở tại Hoa Kỳ. Ký hiệu "B" cho thấy nó phù hợp cho việc chôn lấp dưới lòng đất mà không cần ống dẫn. Các dây dẫn của nó được cách điện riêng lẻ, sau đó toàn bộ cụm được bọc trong một lớp vỏ nhựa nhiệt dẻo rắn có khả năng chống ẩm, nấm và ăn mòn. NEC yêu cầu UF-B phải được chôn tối thiểu 24 inch khi chạy không có ống dẫn. Độ sâu này cung cấp sự bảo vệ đầy đủ khỏi hoạt động đào thường xuyên và tải trọng bề mặt.

Các ứng dụng điển hình bao gồm mạch ổ cắm ngoài trời, bảng phụ nhà để xe, nguồn cấp dữ liệu bên ngoài và chiếu sáng sân vườn ở điện áp cao hơn. Cáp 12/2 UF-B cấp mạch ngoài trời 20 amp tới nhà để xe riêng biệt phải được chôn đủ 24 inch trong toàn bộ đường chạy - bao gồm cả dưới bất kỳ cảnh quan, lối đi hoặc bãi cỏ nào.

Dây THWN/THHN trong ống dẫn

THWN và THHN là các dây dẫn riêng lẻ được thiết kế để sử dụng bên trong ống dẫn - chúng không được xếp loại chỉ để chôn trực tiếp. Tuy nhiên, khi cài đặt ở ống dẫn kim loại cứng (RMC) , NEC cho phép độ sâu chôn cất chỉ 6 inch . Điều này là do bản thân ống dẫn cung cấp sự bảo vệ cơ học mà độ sâu lẽ ra sẽ cung cấp. RMC trong rãnh 6 inch có khả năng chống lại sự tấn công của xẻng tốt hơn nhiều so với cáp trần ở 24 inch.

Ống dẫn PVC Schedule 80 có mức độ trung bình - chống va đập tốt hơn Schedule 40, nó yêu cầu độ sâu chôn tối thiểu là 18 inch. Ống dẫn PVC Schedule 40, loại phổ biến nhất, phải được chôn ở độ sâu 18 inch trong mục đích sử dụng thông thường và 12 inch dưới bê tông.

Cáp cảnh quan và thủy lợi hạ thế

Cáp hoạt động dưới 30 vôn - chẳng hạn như cáp dùng để chiếu sáng lối đi trong vườn, loa cảnh quan và bộ điều khiển tưới nhỏ giọt - chỉ được phép chôn ở độ cao 6 inch . Logic ở đây là điện áp thấp gây ra nguy cơ sốc tối thiểu. Mặc dù vậy, 6 inch vẫn chưa đủ để thoát khỏi hầu hết các dụng cụ làm vườn. Nhiều người làm vườn chuyên nghiệp chôn cáp điện áp thấp ở mức 8 đến 10 inch như một mức độ an toàn thực tế, đặc biệt là ở những khu vực cần canh tác.

Cáp viễn thông và dữ liệu

Cáp điện thoại, cáp quang và cáp dữ liệu chôn theo tiêu chuẩn riêng của chúng, thường được đặt ra bởi tiện ích lắp đặt hoặc Hiệp hội Công nghiệp Viễn thông (TIA). Cáp quang thường được chôn ở 18 đến 36 inch , với yêu cầu lắp đặt sâu hơn dưới đường và đường lái xe. Các loại cáp này được sản xuất bằng hệ thống máy đùn dây và cáp chuyên dụng cao, áp dụng nhiều lớp đệm, bộ phận chịu lực và vỏ ngoài được tối ưu hóa để tiếp xúc với mặt đất và chống lại loài gặm nhấm.

Cáp truyền tải điện cao thế

Cáp truyền tải ngầm mang điện áp trên 2.000 volt được điều chỉnh bởi các thông số kỹ thuật tiện ích thay vì NEC dân dụng. Độ sâu chôn cất điển hình dao động từ 36 inch đến 60 inch (91 đến 152 cm) và trong một số hệ thống lắp đặt dàn ống dẫn đô thị, phần trên cùng của dàn ống có thể nằm dưới mặt đất 30 inch với các dây cáp bên trong vẫn chạy sâu hơn. Những loại cáp này là một trong những sản phẩm phức tạp nhất được sản xuất trên dây chuyền máy đùn dây và cáp quy mô lớn, có lớp cách điện XLPE, lớp chắn kim loại, lớp bọc thép và vỏ ngoài nhiều lớp.

Công nghệ máy đùn dây và cáp xác định hiệu suất của cáp ngầm như thế nào

Khả năng tồn tại của cáp ở bất kỳ độ sâu chôn lấp nào phụ thuộc gần như hoàn toàn vào cách nó được sản xuất. A máy đùn dây và cáp là máy cốt lõi trong sản xuất cáp - nó làm tan chảy các hợp chất nhựa nhiệt dẻo hoặc nhiệt rắn và áp dụng chúng đồng đều trên các dây dẫn trong điều kiện nhiệt độ, áp suất và tốc độ được kiểm soát chính xác. Chất lượng của quá trình này xác định tính nhất quán của độ dày lớp cách nhiệt, độ bám dính của áo khoác, mặt cắt không có khoảng trống và khả năng chống lại các tác nhân gây áp lực từ môi trường.

Các loại máy đùn dùng trong sản xuất cáp ngầm

Một số loại máy đùn dây và cáp được sử dụng tùy thuộc vào vật liệu cách điện và loại cáp:

• Máy đùn trục vít đơn — Cấu hình phổ biến nhất để bọc vỏ bọc PVC, polyethylene hoặc TPE cho cáp. Một trục vít quay làm tan chảy và truyền hợp chất qua khuôn ở dây dẫn. Chúng được sử dụng cho ứng dụng áo khoác ngoài UF-B, cáp cảnh quan điện áp thấp và hệ thống dây điện đa năng.
• Dây chuyền máy đùn song song và ba đầu — Được sử dụng cho cấu trúc cáp nhiều lớp, trong đó các lớp cách điện, lớp bán dẫn và vỏ ngoài phải được áp dụng tuần tự hoặc đồng thời. Đây là những chất cần thiết để sản xuất cáp ngầm trung thế và cao thế, nơi tính toàn vẹn của lớp ảnh hưởng trực tiếp đến hiệu suất điện môi.
• Dây chuyền CV (lưu hóa liên tục) — Hệ thống máy đùn dây, cáp chuyên dụng dùng cho cáp cách điện XLPE. Sau khi ép đùn, cáp đi qua một ống được làm nóng chứa đầy nitơ hoặc hơi nước nơi xảy ra liên kết ngang. XLPE được sản xuất theo cách này có thể chịu được nhiệt độ dây dẫn lên tới 90°C liên tục và lên tới 250°C trong điều kiện ngắn mạch - những đặc tính cần thiết cho cáp truyền tải chôn trong đất.
• Dây chuyền lưu hóa liên tục (CCV) — Một biến thể trong đó cáp đi qua một ống hình dây xích, dựa vào trọng lực để duy trì hình dạng cáp trong quá trình liên kết ngang. Chúng được sử dụng cho các loại cáp điện áp cao có yêu cầu khắt khe nhất, bao gồm cả những cáp được chôn ở độ sâu 36 inch trở lên dành cho cơ sở hạ tầng lưới điện.

Vật liệu cách nhiệt và sự phù hợp khi chôn cất

Hợp chất được đưa vào máy đùn dây và cáp xác định sự phù hợp của cáp cuối cùng đối với độ sâu và môi trường chôn cất cụ thể:

Máy đùn dây và cáp phải duy trì dung sai cực kỳ chặt chẽ về độ dày thành - thường là ±5% hoặc tốt hơn đối với cáp điện - vì cách điện không đồng đều tạo ra các điểm ứng suất điện cục bộ có thể dẫn đến hỏng điện môi nhiều năm sau khi lắp đặt. Đối với cáp được chôn sâu, việc phát hiện và sửa chữa những hư hỏng như vậy rất tốn kém và gây gián đoạn, khiến chất lượng sản xuất ở giai đoạn máy đùn trở thành yếu tố quan trọng nhất đảm bảo độ tin cậy của cáp chôn lâu dài.

Các biến thể khu vực và sự khác biệt về mã ngoài NEC

NEC cung cấp đường cơ sở về độ sâu chôn cất ở Hoa Kỳ, nhưng nó không phải là tiêu chuẩn áp dụng duy nhất - và trong nhiều trường hợp, nó thậm chí không phải là tiêu chuẩn nghiêm ngặt nhất. Những sửa đổi của địa phương, quy định của tiểu bang, yêu cầu về tiện ích và tiêu chuẩn quốc tế đều có thể làm tăng độ sâu chôn cất cần thiết vượt quá mức tối thiểu của NEC.

Sửa đổi địa phương của Hoa Kỳ

Nhiều khu vực pháp lý áp dụng NEC với các sửa đổi địa phương. Ví dụ: California có các yêu cầu bổ sung thông qua Tiêu đề 24 có thể yêu cầu chôn cất sâu hơn trong một số ứng dụng nhất định. Một số đô thị ở các bang phía bắc yêu cầu chôn sâu hơn để giải thích độ sâu của đường băng - ở Minnesota hoặc Maine, nơi sự xâm nhập của sương giá có thể đạt tới 48 đến 60 inch, các tiện ích và một số quy tắc dân cư đẩy độ sâu chôn lấp vượt xa mức tối thiểu của NEC để ngăn ngừa thiệt hại liên quan đến đóng băng.

Tiêu chuẩn quốc tế

Bên ngoài Hoa Kỳ, yêu cầu về độ sâu cáp ngầm thay đổi đáng kể:

• Vương quốc Anh (BS 7671 / Quy định nối dây của IET): Cáp trong vườn nên được chôn tối thiểu 450mm (khoảng 18 inch) , trong khi cáp dưới đường yêu cầu 600mm (khoảng 24 inch) với lớp bảo vệ cơ học bổ sung như tấm lót cáp hoặc băng cảnh báo.
• Đức (tiêu chuẩn DIN VDE): Cáp điện thường được chôn ở độ sâu tối thiểu 600mm, với yêu cầu 1000mm (khoảng 39 inch) dưới lòng đường và khu vực công cộng.
• Úc (AS/NZS 3000): Độ sâu tối thiểu dao động từ 500mm đối với cáp trong ống dẫn trong vườn đến 900mm đối với cáp dưới khu vực xe cộ vào.
• Trung Quốc (tiêu chuẩn GB): Cáp ngầm điện áp thấp thường được yêu cầu ở mức 700mm, trong khi cáp điện áp cao phải ở mức 1000mm hoặc sâu hơn ở khu vực thành thị.

Những khác biệt này không chỉ phản ánh truyền thống quy định mà còn phản ánh điều kiện đất đai, tải trọng giao thông và bản chất của hoạt động xáo trộn mặt đất cục bộ. Các quốc gia có cơ sở hạ tầng đô thị dày đặc có xu hướng yêu cầu cao hơn vì hậu quả của việc hư hỏng cáp – mất điện đối với hàng nghìn người – khiến chi phí lắp đặt tăng thêm.

Những cân nhắc lắp đặt thực tế khi chôn dây cáp

Biết độ sâu cần thiết chỉ là điểm khởi đầu. Việc thực hiện lắp đặt cáp ngầm một cách chính xác bao gồm một loạt các quyết định và biện pháp phòng ngừa nhằm xác định xem cáp có hoạt động đáng tin cậy trong thời gian sử dụng dự kiến ​​từ 20 đến 40 năm hay không.

Chuẩn bị rãnh và lót chuồng

Chất lượng của nền rãnh cũng quan trọng như độ sâu. Cáp không bao giờ được đặt trên đất đá hoặc đất không bằng phẳng vì có thể tạo ra ứng suất tiếp xúc điểm theo thời gian. Thông lệ tiêu chuẩn yêu cầu một lớp cát mịn 3 inch (75mm) hoặc đất được sàng lọc bên dưới cáp, với lớp cát phủ tương tự phía trên trước khi rãnh được lấp lại bằng đất bản địa. Đối với cáp điện cao thế, lớp cát này có thể từ 6 inch (150mm) trở lên. Điều này được quy định không chỉ để bảo vệ cơ học mà còn vì lớp lấp đầy đồng đều, được nén chặt mang lại độ dẫn nhiệt ổn định hơn — quan trọng đối với các loại cáp mà sự tản nhiệt từ dòng điện ảnh hưởng đến xếp hạng cường độ dòng điện.

Hệ thống đánh dấu và băng cảnh báo

Ở độ sâu 12 inch phía trên cáp , người lắp đặt nên dán băng cảnh báo dưới lòng đất có thể phát hiện được. Loại băng nhựa sáng này - thường có màu vàng dành cho điện, màu cam dành cho thông tin liên lạc - cảnh báo những người đào trong tương lai trước khi họ chạm tới cáp. Đối với các hệ thống lắp đặt có giá trị cao hoặc điện áp cao, băng hoặc dây đánh dấu có thể phát hiện bằng từ tính được thêm vào để cho phép định vị điện tử bằng thiết bị định vị cáp mà không cần đào.

Chiến lược giảm độ sâu bằng cách sử dụng ống dẫn

Ở những nơi không thể đào đến độ sâu tối đa 24 inch - chẳng hạn như thông qua cảnh quan đã được thiết lập, dưới sân hiên hoặc gần rễ cây - việc chuyển sang ống dẫn kim loại cứng cho phép độ sâu chôn lấp giảm xuống chỉ còn 6 inch. Đây là một chiến lược hợp pháp và được sử dụng rộng rãi. Ống dẫn phải được chống thấm đúng cách ở các mối nối và phải có phụ kiện ra vào thích hợp. Bất kỳ điểm nào mà cáp chuyển tiếp từ ống dẫn sang chôn trực tiếp đều phải được quản lý cẩn thận vì điểm nối này là điểm hư hỏng phổ biến.

Gọi trước khi bạn đào

Trước khi đào bất kỳ rãnh nào để chôn cáp, việc liên hệ với dịch vụ định vị tiện ích không phải là tùy chọn — việc này được yêu cầu về mặt pháp lý ở hầu hết các khu vực pháp lý. Ở Hoa Kỳ, gọi 811 (số "Gọi trước khi đào" toàn quốc) kích hoạt việc đánh dấu tất cả các tiện ích ngầm trong khu vực làm việc trong vòng 2 đến 3 ngày làm việc. Cáp tiện ích - khí đốt, điện, nước, viễn thông - có thể được chôn ở độ sâu khác với tiêu chuẩn yêu cầu vì chúng được lắp đặt theo các mã cũ hơn, bởi các nhà thầu khác hoặc theo cấu hình không chuẩn. Cáp ngầm hiện tại thường được tìm thấy ở độ sâu từ 12 đến 18 inch ngay cả khi quy định hiện tại yêu cầu 24 inch.

Mối nối và kết nối dưới lớp

NEC cho phép các mối nối chôn trực tiếp cho cáp UF-B với điều kiện chúng được chế tạo bằng bộ nối ngầm được liệt kê - đầu nối chứa đầy gel chống thấm nước hoặc cụm co nhiệt giúp duy trì mức độ chôn vùi của cáp tại mối nối. Tuy nhiên, phương pháp thực hành tốt nhất trong ngành không khuyến khích thực hiện các mối nối ngầm bất cứ khi nào có thể. Mỗi mối nối là một điểm yếu tiềm ẩn. Các đường cáp dài nên sử dụng chiều dài liên tục từ hộp nối có thể tiếp cận hoặc hộp kéo ở mức bề mặt bất cứ khi nào chiều dài đường chạy cho phép. Các hộp nối được lắp đặt trong lòng đất phải được đánh giá phù hợp với những vị trí ẩm ướt và luôn dễ tiếp cận.

Việc xây dựng cáp từ dây chuyền máy đùn ảnh hưởng như thế nào đến việc lựa chọn độ sâu chôn lấp

Trên thực tế, việc người cài đặt lựa chọn giữa các sản phẩm cáp khác nhau cho một ứng dụng chôn ngầm là lựa chọn giữa các triết lý sản xuất khác nhau. Cáp được sản xuất trên dây chuyền có độ chính xác cao máy đùn dây và cáp Dây chuyền có quy trình kiểm soát chặt chẽ sẽ có khả năng cách nhiệt đồng đều hơn, độ bám dính vỏ tốt hơn và hiệu suất cơ và điện ổn định hơn so với dây chuyền được sản xuất ở tiêu chuẩn chất lượng thấp hơn - ngay cả khi về mặt kỹ thuật cả hai đều có cùng xếp hạng và danh sách.

Ví dụ: hai cáp UF-B có cùng định mức AWG và điện áp có thể khác nhau đáng kể ở:

• Độ đồng tâm của áo khoác - Vị trí của dây dẫn nằm trong lớp cách điện như thế nào. Độ đồng tâm kém do việc căn chỉnh khuôn máy đùn không nhất quán tạo ra các điểm mỏng dễ bị đánh thủng điện môi.
• Độ dày áo khoác đồng đều — Lớp áo khoác ngoài có chu vi thay đổi từ 0,8 mm đến 1,4 mm xung quanh nó mang lại khả năng bảo vệ cơ học không đồng đều. Cáp cao cấp được sản xuất trên dây chuyền máy đùn được điều khiển bằng CNC giữ độ dày vỏ bọc trong phạm vi ±0,05mm.
• Chất lượng hỗn hợp vật liệu — Công thức hợp chất PVC hoặc PE cụ thể, bao gồm chất ổn định tia cực tím, loại chất làm dẻo và hàm lượng chất độn, ảnh hưởng trực tiếp đến khả năng giữ cáp trong môi trường bị chôn vùi theo thời gian. Các hợp chất rẻ hơn có thể vượt qua các thử nghiệm niêm yết ban đầu nhưng phân hủy nhanh hơn trong môi trường đất thực.
• Chất lượng dây dẫn — Đồng không chứa oxy hoặc có độ dẫn điện cao được rút ra với dung sai chính xác có khả năng chống oxy hóa tốt hơn đồng cấp thấp hơn, đặc biệt là tại các điểm nối và đầu nối bị chôn vùi, nơi tích tụ điện trở tiếp xúc lâu dài có thể gây ra quá nhiệt.

Khi chọn cáp cho ứng dụng chôn lấp - đặc biệt là ứng dụng khó tiếp cận sau khi lắp đặt - xuất xứ cáp và chất lượng sản xuất là tiêu chí lựa chọn hợp pháp, không chỉ là những cân nhắc về mặt tiếp thị. Cáp từ các nhà sản xuất đầu tư vào công nghệ máy đùn dây và cáp hiện đại, thử nghiệm tia lửa điện trên dây và hệ thống giám sát độ lệch tâm mang lại hiệu suất ngầm dài hạn tốt hơn đáng kể.

Những sai lầm thường gặp dẫn đến hỏng cáp chôn

Phần lớn các lỗi cáp ngầm trong các ứng dụng dân dụng và thương mại nhẹ là do một số lỗi lắp đặt nhỏ chứ không phải do lỗi sản phẩm. Hiểu được các dạng hư hỏng này giúp giải thích tại sao tồn tại các yêu cầu về độ sâu chôn lấp và tại sao việc tuân thủ nghiêm ngặt chúng lại quan trọng.

• Độ sâu không đủ: Sai lầm phổ biến nhất. Chủ nhà và đôi khi là nhà thầu chôn cáp ở độ sâu 12 hoặc thậm chí 8 inch để tiết kiệm thời gian, nhưng cáp sẽ bị hỏng do làm việc thường xuyên trong sân trong vòng vài năm. Một mũi xẻng cắt xuyên qua 12/2 UF-B được chôn dưới đất cấp nguồn cho ổ cắm ngoài trời có thể tạo ra lỗi làm ngắt cầu dao, làm hỏng thiết bị được kết nối hoặc trong trường hợp xấu nhất là gây cháy nếu cơ chế bảo vệ quá dòng không hoạt động chính xác.
• Sử dụng sai loại cáp: Tiêu chuẩn NM-B (Romex) là cáp trong nhà và không được liệt kê để chôn trực tiếp, tuy nhiên nó thường xuyên được tìm thấy trong các hệ thống lắp đặt chôn dưới đất. NM-B thiếu lớp vỏ nhựa nhiệt dẻo rắn của UF-B và sẽ xuống cấp nhanh chóng khi tiếp xúc với độ ẩm của đất - thường trong vòng 2 đến 5 năm.
• Lấp đầy không đầy đủ: Việc san lấp trực tiếp bằng đất đá hoặc đất sét không có lớp cát sẽ tạo ra ứng suất cơ học và trong đất sét, tình trạng ngập úng xung quanh cáp làm tăng tốc độ xuống cấp của vỏ cáp.
• Bỏ qua bảo vệ khi chuyển tiếp: Khi cáp ngầm đi vào tòa nhà hoặc chuyển tiếp từ ngầm lên trên, nó phải được bảo vệ bằng ống dẫn kéo dài ít nhất 8 inch trên lớp hoàn thiện. Cáp không được bảo vệ ở các điểm chuyển tiếp cấp độ rất dễ bị hư hỏng vật lý, suy giảm tia cực tím và xâm nhập độ ẩm.
• Không có tài liệu về tuyến cáp: Không chụp ảnh hoặc phác thảo các tuyến cáp trước khi san lấp có nghĩa là chủ nhà hoặc nhà thầu tương lai không có cách nào biết cáp được chôn ở đâu nếu không có dịch vụ định vị — và dịch vụ định vị không phải lúc nào cũng có thể tìm thấy cáp dân dụng nhỏ ở độ sâu nông.

Yêu cầu về độ sâu cho các tình huống cụ thể và đường cáp

Các vị trí khác nhau trong một lần lắp đặt có thể yêu cầu độ sâu chôn khác nhau, điều đó có nghĩa là một sợi cáp chạy ngang qua một khu đất có thể cần phải thay đổi độ sâu khi nó đi qua các loại địa hình khác nhau.

Dưới bãi cỏ và vườn

UF-B ở kích thước 24 inch là tiêu chuẩn cho các khu vực bãi cỏ. Độ sâu này làm sạch các thiết bị thông khí bãi cỏ điển hình, máy cắt cỏ và hầu hết các dụng cụ làm vườn. Tuy nhiên, những luống vườn được nâng cao thường xuyên được đào lên 12 hoặc 18 inch sẽ tiềm ẩn rủi ro. Nên bố trí cáp xung quanh thay vì đặt dưới luống trồng cây.

Dưới đường lái xe và khu vực dành cho xe cộ

UF-B dưới đường lái xe vẫn cần 24 inch. Tuy nhiên, nhiều nhà lắp đặt chuyển sang ống dẫn cứng để băng qua đường lái xe nhằm tăng cường bảo vệ cơ học chống lại tải trọng của xe cộ và cho phép thay thế cáp trong tương lai mà không cần đào xuyên qua bề mặt đường lái xe. Ống bọc dưới đường lái xe được lắp đặt trong quá trình xây dựng đường lái xe có chi phí rất thấp; việc bổ sung thêm một cái sau thực tế có thể tốn từ 500 đến 2.000 USD cho việc cắt và phục hồi bê tông hoặc nhựa đường.

Dưới tấm bê tông

Khi cáp đi qua tấm bê tông hiện có hoặc theo quy hoạch (không phải đường lái xe), UF-B có thể được chôn ở độ sâu 18 inch và ống dẫn PVC ở độ sâu 12 inch. Bản thân tấm sàn cung cấp khả năng bảo vệ cơ học đáng kể, giúp giảm độ sâu. Cáp dưới tấm nên được lắp đặt trong ống dẫn bất cứ khi nào có thể để có thể thay thế - nếu cáp bị hỏng dưới sàn bê tông thì việc sửa chữa sẽ cực kỳ tốn kém nếu cáp được chôn trực tiếp.

Ống dẫn bên trong khu vực được kiểm soát thủy lợi

Trong việc lắp đặt cảnh quan thương mại với hệ thống tưới tự động, các vùng cáp chôn thường xuyên bị xáo trộn để sửa chữa hệ thống tưới tiêu. Việc chỉ định ống dẫn và tăng độ sâu chôn lấp lên 30 inch ở những khu vực này giúp giảm đáng kể nguy cơ vô tình làm hỏng cáp trong quá trình bảo trì hệ thống tưới tiêu — một dạng hư hỏng phổ biến và tốn kém trong quản lý tài sản thương mại.

Vai trò của cường độ dòng điện và nhiệt trong việc xác định độ sâu chôn cáp điện

Đối với cáp điện mang dòng điện lớn, độ sâu chôn tương tác với độ khuếch đại - dòng điện tối đa mà cáp có thể mang mà không vượt quá nhiệt độ định mức của nó. Cáp ngầm tản nhiệt vào đất xung quanh thay vì vào không khí và điện trở suất của đất thay đổi theo độ ẩm, độ nén và thành phần. Bảng độ khuếch đại của NEC dành cho cáp ngầm giả định các giá trị nhiệt trở đất cụ thể và độ sâu chôn lấp.

Một sợi cáp được chôn ở độ sâu 24 inch trong đất thông thường thường có thể mang nhiều dòng điện hơn so với cùng một sợi cáp được chôn ở độ sâu 6 inch, vì lớp đất sâu hơn duy trì nhiệt độ ổn định hơn và thường thấp hơn, cải thiện khả năng tản nhiệt. Các kỹ sư tiện ích thực hiện tính toán độ khuếch đại chi tiết cho các đường cấp điện ngầm coi độ sâu chôn lấp là biến số chính. Đối với một Cáp cách điện XLPE 500 kcmil — được sản xuất trên dây chuyền ép đùn dây và cáp có đường kính lớn — sự khác biệt giữa chôn ở độ sâu 30 inch so với 18 inch trong đất cát khô có thể thể hiện Tăng cường độ khuếch đại cho phép từ 10 đến 15% , chuyển trực tiếp thành công suất để phục vụ nhiều tải hơn mà không cần dây dẫn lớn hơn và đắt tiền hơn.

Đây là lý do tại sao các thông số kỹ thuật lắp đặt cáp cấp tiện ích thường yêu cầu độ sâu vượt xa mức tối thiểu của mã. Độ sâu bổ sung không chỉ đơn thuần là sự thận trọng — mà chính sự tối ưu hóa kỹ thuật giúp tối đa hóa lợi tức đầu tư vật liệu dây dẫn đồng thời kéo dài tuổi thọ sử dụng bằng cách giữ nhiệt độ vận hành thấp hơn.
