Cách tính kích thước dây cáp: Hướng dẫn đầy đủ

Câu trả lời trực tiếp: Cách tính kích thước dây cáp

Để tính toán kích thước dây cáp, bạn cần xác định dòng điện (dòng điện) tối đa mà cáp phải mang, sau đó áp dụng giới hạn sụt áp và hệ số an toàn để chọn đúng tiết diện dây dẫn. Công thức được sử dụng rộng rãi nhất dựa trên Định luật Ohm kết hợp với Bộ luật Điện quốc gia (NEC) hoặc tiêu chuẩn IEC. Đối với hầu hết các hệ thống AC, nguyên tắc cơ bản là: chọn dây dẫn có khả năng mang dòng vượt quá 125% dòng tải liên tục. Đối với mạch DC hoặc đường cáp dài hơn, tính toán sụt áp được ưu tiên.

Trong thực tế, nếu bạn có tải liên tục 20A trên mạch điện xoay chiều 120V, bạn nhân độ khuếch đại tối thiểu 20A × 1,25 = 25A, kết quả là dây dẫn đồng 12 AWG theo bảng cường độ NEC tiêu chuẩn. Đối với các thiết bị nhạy cảm với điện áp khi di chuyển trên khoảng cách xa, độ sụt áp phải được tính riêng theo công thức: VD = (2 × L × R × I) / 1000 , trong đó L là chiều dài cáp một chiều tính bằng feet, R là điện trở trên 1.000 feet và I là dòng tải tính bằng ampe.

Hướng dẫn này sẽ hướng dẫn từng bước của quy trình tính toán, bao gồm cả hệ thống AWG và hệ mét (mm2), các loại cách điện khác nhau, điều kiện lắp đặt và chất lượng kết cấu cáp — bao gồm cả cách thức thực hiện máy đùn dây và cáp xử lý lớp cách điện - ảnh hưởng đến hiệu suất điện cuối cùng và mức độ an toàn của cáp.

Tìm hiểu hệ thống định cỡ dây và cáp: AWG so với mm²

Trước khi tính toán, bạn cần hiểu hệ thống đo lường nào áp dụng cho khu vực và ứng dụng của bạn. Hai tiêu chuẩn chủ đạo là hệ thống Máy đo dây của Mỹ (AWG) và hệ thống diện tích mặt cắt theo hệ mét được đo bằng milimét vuông (mm).

Hệ thống đo dây của Mỹ (AWG)

AWG chủ yếu được sử dụng ở Hoa Kỳ và Canada. Ngược lại, số AWG thấp hơn có nghĩa là dây dẫn dày hơn, công suất cao hơn . Ví dụ, đồng 4 AWG mang dòng điện lớn hơn đáng kể so với 14 AWG. Thang đo AWG chạy từ 0000 (4/0) ở đầu lớn xuống 40 AWG cho các ứng dụng dây mảnh. Hệ thống dây điện dân dụng và thương mại thông thường sử dụng 14 AWG, 12 AWG và 10 AWG cho mạch nhánh, trong khi dây dẫn trung chuyển có thể sử dụng 6 AWG, 4 AWG, 2 AWG hoặc lớn hơn.

Hệ thống mặt cắt theo hệ mét (mm2)

Được sử dụng trên khắp Châu Âu, Châu Á, Úc và hầu hết các nơi khác trên thế giới theo tiêu chuẩn IEC, hệ thống mm2 mô tả trực tiếp diện tích mặt cắt ngang của dây dẫn. Các kích thước phổ biến bao gồm 1,5 mm 2, 2,5 mm 2, 4 mm 2, 6 mm 2, 10 mm 2, 16 mm 2 25 mm 35 mm 50 50 mm và hơn thế nữa. Dây dẫn 2,5 mm2 gần tương đương với 14 AWG về mặt cắt ngang , mặc dù độ khuếch đại chính xác phụ thuộc vào loại cách điện và phương pháp lắp đặt.

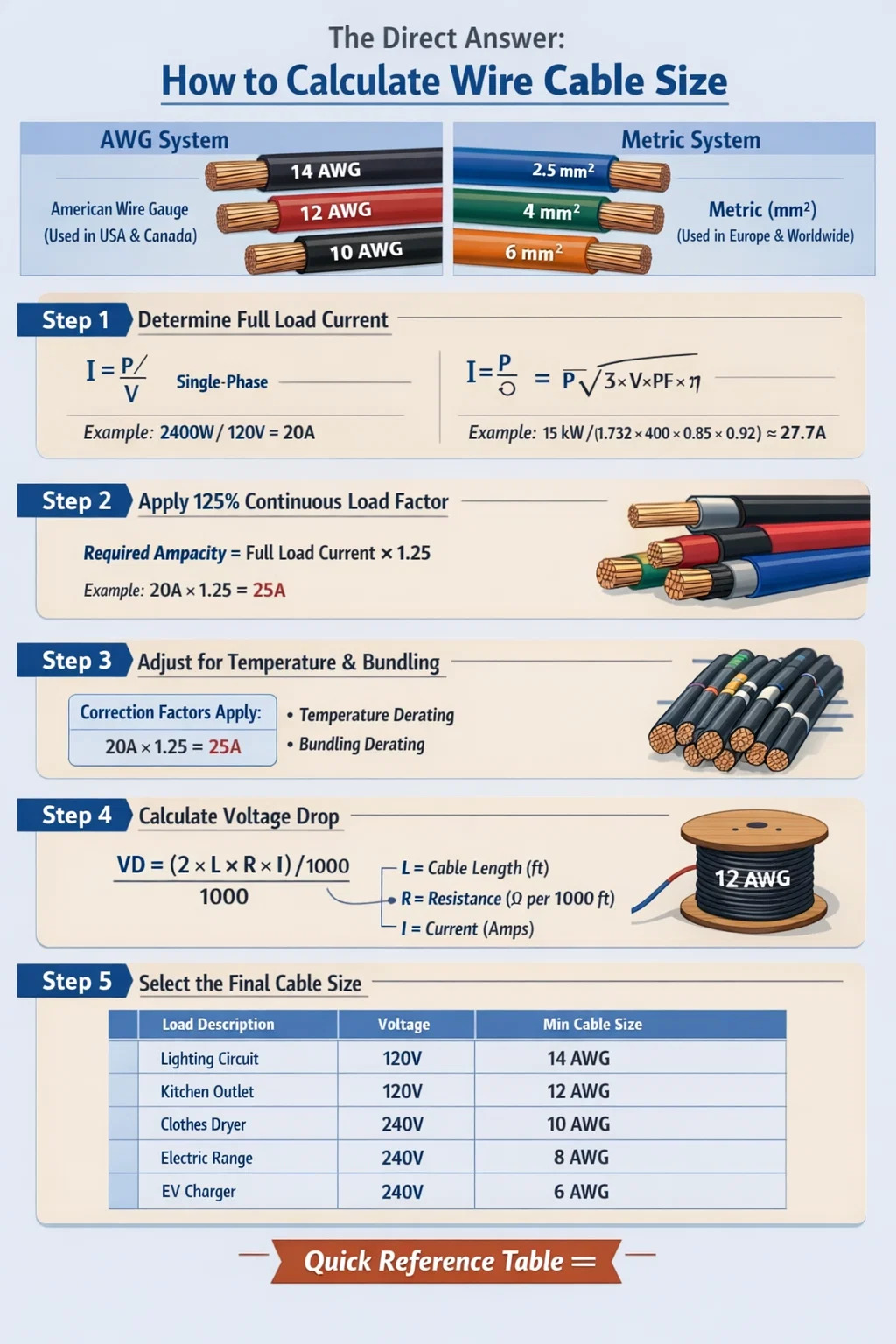

Phương pháp từng bước để tính kích thước dây cáp

Kích thước cáp thích hợp tuân theo một trình tự hợp lý. Việc bỏ qua các bước sẽ dẫn đến cáp có kích thước quá nhỏ, quá nóng và gây nguy cơ hỏa hoạn hoặc cáp có kích thước quá lớn gây lãng phí vật liệu và tăng chi phí lắp đặt một cách không cần thiết.

Bước 1: Xác định dòng điện đầy tải

Điểm bắt đầu cho mỗi phép tính kích thước cáp là xác định dòng điện đầy tải (FLC) của thiết bị được kết nối. Đối với tải điện trở như máy sưởi, điều này rất đơn giản: sử dụng P = V × I, sắp xếp lại thành I = P / V. Đối với máy sưởi không gian 2.400W trên mạch 120V, I = 2.400 / 120 = 20 ampe .

Đối với tải động cơ ba pha, công thức là: I = P / (√3 × V × PF × η), trong đó PF là hệ số công suất và η là hiệu suất. Một động cơ 15kW ở 400V có PF = 0,85 và η = 0,92 dẫn đến I = 15.000 / (1,732 × 400 × 0,85 × 0,92) ≈ 27,7A . Luôn sử dụng dữ liệu bảng tên khi có sẵn thay vì ước tính được tính toán.

Bước 2: Áp dụng Hệ số tải liên tục

Đối với tải hoạt động liên tục trong 3 giờ trở lên, Mục 210.19 của NEC yêu cầu định cỡ dây dẫn ở mức 125% dòng tải liên tục . Nếu tải của bạn rút ra 20A liên tục thì cường độ dòng điện tối thiểu của dây dẫn phải là 20 × 1,25 = 25A. Giới hạn an toàn nhiệt này giải thích cho sự tích tụ nhiệt trong lớp cách nhiệt khi hoạt động liên tục. Các tiêu chuẩn IEC sử dụng cách tiếp cận tương tự thông qua các hệ số hiệu chỉnh được áp dụng cho các giá trị độ khuếch đại cơ sở.

Bước 3: Áp dụng các hệ số hiệu chỉnh nhiệt độ và bó

Cáp được lắp đặt trong môi trường nhiệt độ cao hoặc được nhóm với các cáp khác phải được giảm thông số đặc tính. Bảng NEC 310.15(B)(1) cung cấp các hệ số hiệu chỉnh nhiệt độ. Ở nhiệt độ môi trường xung quanh là 40°C thay vì nhiệt độ cơ bản 30°C tiêu chuẩn, dây dẫn định mức 75°C phải được giảm hệ số định mức theo hệ số: 0.88 . Điều đó có nghĩa là dây dẫn có định mức 25A ở 30°C chỉ mang 22A một cách an toàn ở nhiệt độ xung quanh 40°C.

Chỉnh sửa gói cũng quan trọng không kém. Khi 4–6 dây dẫn mang dòng điện dùng chung một ống dẫn, áp dụng hệ số 0,80. Đối với dây dẫn 7–9, sử dụng 0,70. Đối với 10–20 dây dẫn được bó lại với nhau, hệ số giảm xuống 0,50. Việc không áp dụng hệ số đóng gói là một trong những nguyên nhân phổ biến nhất gây ra hiện tượng quá nhiệt ở các khay cáp thương mại.

Bước 4: Tính sụt áp

Giới hạn sụt áp thường là 3% đối với mạch nhánh và tổng cộng 5% đối với mạch cấp nguồn và mạch nhánh kết hợp (theo khuyến nghị của NEC, mặc dù không phải là yêu cầu mã cứng cho mọi trường hợp). Sử dụng công thức này cho mạch AC và DC một pha:

VD (vôn) = (2 × L × R × I) / 1000

Trong đó L = chiều dài cáp một chiều tính bằng feet, R = điện trở tính bằng ohm trên 1.000 feet (từ bảng điện trở dây dẫn) và I = dòng điện tải tính bằng ampe. Hệ số 2 tính cho cả dây dẫn đi và dây dẫn về.

Ví dụ: Mạch 120V, 100 feet một chiều, mang đồng 15A đến 14 AWG (R = 3,14 Ω/1.000 ft): VD = (2 × 100 × 3,14 × 15) / 1.000 = 9,42 vôn , tức là 7,85% - cao hơn nhiều so với giới hạn 3%. Việc nâng cấp lên 10 AWG (R = 1,24 Ω/1.000 ft) sẽ giảm mức điện áp này xuống 3,72V hoặc 3,1%, mức này là nhỏ nhưng có thể chấp nhận được đối với các tải không nhạy cảm. Đối với thiết bị chính xác, việc chuyển sang 8 AWG sẽ đưa tỷ lệ này lên 1,8%.

Đối với hệ thống ba pha, công thức sửa đổi thành: VD = (√3 × L × R × I) / 1000 , thay hệ số 2 bằng 1.732 vì hình dạng pha làm giảm điện trở vòng hiệu dụng.

Bước 5: Chọn kích thước cáp cuối cùng

Sau khi tính toán công suất yêu cầu (với tất cả các hệ số hiệu chỉnh được áp dụng) và kích thước dây dẫn tối thiểu cần thiết để đáp ứng giới hạn sụt áp, chọn kích thước nào lớn hơn . Đây là kích thước cáp quản lý. Luôn làm tròn đến kích thước dây dẫn tiêu chuẩn có sẵn tiếp theo - không bao giờ làm tròn xuống.

Vai trò của loại cách điện trong cường độ cáp

Vật liệu cách điện xung quanh dây dẫn trực tiếp xác định lượng nhiệt mà cáp có thể duy trì một cách an toàn, từ đó đặt ra mức cường độ dòng điện. Đây là nơi quy trình sản xuất - cụ thể là hiệu suất của máy đùn dây và cáp - có tác động trực tiếp đến các tính chất điện và nhiệt của thành phẩm.

Xếp hạng nhiệt độ cách nhiệt phổ biến và chỉ định NEC của chúng bao gồm:

• 60°C (140°F) - Loại TW, được sử dụng trong hệ thống dây điện dân dụng cũ. Độ khuếch đại thấp hơn, không phù hợp với mạch tải cao.
• 75°C (167°F) — Các loại THW, THWN. Vật liệu cách nhiệt thương mại và công nghiệp phổ biến nhất. Đây là cột tiêu chuẩn được sử dụng trong Bảng 310.15 của NEC để định cỡ dây dẫn trong hầu hết các hệ thống lắp đặt mới.
• 90°C (194°F) - Loại THHN, XHHW-2, RHH. Độ khuếch đại cơ bản cao hơn, nhưng NEC thường giới hạn các đầu cuối ở 75°C trừ khi thiết bị được xếp hạng cụ thể cho các đầu cuối 90°C. Có thể được sử dụng ở nhiệt độ tối đa 90°C trong không khí tự do hoặc khi thiết bị đầu cuối được định mức tương ứng.
• 150°C trở lên — Cáp đặc biệt sử dụng cao su silicon, PTFE (Teflon), hoặc cách điện khoáng (cáp MI). Được sử dụng trong lò nung, lò nướng công nghiệp và thiết bị xử lý nhiệt độ cao.

Tính nhất quán của độ dày cách nhiệt là rất quan trọng. A máy đùn dây và cáp trong dây chuyền sản xuất hiện đại sử dụng hình học khuôn chính xác, kiểm soát nhiệt độ nóng chảy và điều chỉnh tốc độ đường dây để duy trì độ dày thành đồng nhất xung quanh dây dẫn. Lớp cách nhiệt không đồng nhất — mỏng hơn ở một số điểm — tạo ra các điểm nóng cục bộ làm giảm định mức nhiệt hiệu quả ngay cả khi độ dày trung bình đáp ứng thông số kỹ thuật. Máy ép đùn tiên tiến của các nhà sản xuất ở Trung Quốc, Châu Âu và Bắc Mỹ hiện sử dụng hệ thống đo laze và hiệu chỉnh độ lệch tâm tự động để đạt được dung sai độ dày thành trong khoảng ±5% hoặc chặt hơn.

Dây dẫn đồng và nhôm: Sự khác biệt về kích thước

Dây dẫn nhôm thường được sử dụng cho cáp vào dịch vụ, bộ cấp nguồn và phân phối tiện ích. Chúng nhẹ hơn và rẻ hơn đồng, nhưng nhôm chỉ có độ dẫn điện bằng khoảng 61% so với đồng , nghĩa là bạn cần tiết diện lớn hơn để mang cùng dòng điện.

Theo nguyên tắc thực tế: để phù hợp với cường độ dòng điện của dây dẫn đồng, nhôm cần khoảng hai kích thước AWG lớn hơn . Trong đó 6 AWG đồng mang 65A (ở 75°C), bạn sẽ cần 4 AWG nhôm để mang cùng dòng điện. Đối với kích thước theo hệ mét, dây dẫn nhôm 16 mm2 gần bằng dây dẫn đồng 10 mm2.

Nhôm cũng giãn nở và co lại nhiều hơn đồng theo chu kỳ nhiệt độ, điều này có thể khiến các kết nối bị lỏng theo thời gian. Tất cả các đầu nối dây dẫn bằng nhôm phải sử dụng đầu nối được xếp hạng AL/CU và cần phải có hợp chất chống oxy hóa tại các khớp nối và đầu cuối để ngăn chặn sự tích tụ oxy hóa làm tăng điện trở. Đây là những yêu cầu về quy tắc trong hầu hết các khu vực pháp lý, không phải là các thông lệ tùy chọn.

Từ quan điểm sản xuất, việc đùn lớp cách điện lên dây dẫn nhôm đòi hỏi phải kiểm soát cẩn thận tốc độ đường dây và nhiệt độ hỗn hợp trong máy đùn dây và cáp . Hóa học bề mặt của nhôm khác với đồng và một số hợp chất cách nhiệt bám dính khác nhau. Các nhà sản xuất cáp chất lượng tiến hành kiểm tra độ bám dính để đảm bảo liên kết cách điện đúng cách và không tách khỏi dây dẫn trong quá trình uốn hoặc đạp xe nhiệt.

Kích thước cáp cho mạch động cơ

Mạch động cơ tuân theo các quy tắc khác với mạch nhánh thông thường vì động cơ tiêu thụ dòng điện khởi động rất cao khi khởi động - thường gấp 6 đến 8 lần dòng điện đầy tải trong 0,5 đến 2 giây. Bản thân cáp không cần phải có kích thước cho dòng điện khởi động này (bộ bảo vệ quá dòng xử lý điều đó), nhưng dây dẫn phải có kích thước dựa trên quy tắc Điều 430 của NEC thay vì bảng cường độ tiêu chuẩn.

Đối với một động cơ đơn, NEC 430.22 yêu cầu dây dẫn mạch nhánh phải có kích thước bằng ít nhất 125% dòng điện đầy tải của động cơ (FLC) như được liệt kê trong Bảng NEC 430.247–430.250 (không phải giá trị bảng tên, trừ khi bảng tên thấp hơn giá trị bảng). Đối với động cơ một pha 5 mã lực, 230V, Bảng 430.248 liệt kê FLC là 28A. Dây dẫn sau đó phải xử lý tối thiểu 28 × 1,25 = 35A, hướng tới đồng 8 AWG.

Đối với các ứng dụng điều khiển tần số thay đổi (VFD), cần cân nhắc bổ sung. VFD tạo ra dòng điện hài tạo ra thêm nhiệt trong dây dẫn. Nhiều kỹ sư bổ sung thêm biên độ 10–15% so với hệ số 125% tiêu chuẩn khi định cỡ cáp cho động cơ dẫn động VFD. Cáp được che chắn cũng thường được yêu cầu giữa đầu ra VFD và động cơ để ngăn chặn tiếng ồn tần số cao và ngăn ngừa hư hỏng ổ trục do dòng điện ở chế độ chung.

Tính toán sụt áp Đi sâu: Chạy cáp dài

Đối với cáp chạy trên 50 feet (khoảng 15 mét), sụt áp thường trở thành yếu tố kích thước chi phối — không phải cường độ dòng điện. Điều này đặc biệt đúng trong các hệ thống quang điện mặt trời (PV), các cơ sở nông nghiệp, chiếu sáng ngoài trời và các nhà máy công nghiệp có thiết bị nằm xa bảng phân phối chính.

Tính toán tiết diện dây dẫn cần thiết khi sụt áp

Bạn có thể sắp xếp lại công thức sụt áp để tính trực tiếp tiết diện dây dẫn cần thiết. Đối với đồng trong hệ thống một pha:

A (mm²) = (2 × L × I × ρ) / VD_max

Trong đó A là diện tích mặt cắt yêu cầu tính bằng mm², L là chiều dài cáp một chiều tính bằng mét, I là dòng điện tải tính bằng ampe, ρ (rho) là điện trở suất của đồng = 0,0172 Ω·mm²/m (hoặc 0,0282 đối với nhôm) và VD_max là độ sụt điện áp tối đa cho phép tính bằng vôn.

Ví dụ: Một máy bơm lấy dòng điện 30A ở điện áp 230V, đặt cách bảng phân phối 120 mét. Điện áp rơi tối đa cho phép = 3% × 230V = 6,9V.

A = (2 × 120 × 30 × 0,0172) / 6,9 = 123,84 / 6,9 = 17,95 mm2 . Làm tròn đến kích thước tiêu chuẩn tiếp theo: 25mm2 dây dẫn đồng.

Nếu cùng một máy bơm đó được đặt cách đó chỉ 30 mét thì phép tính sẽ cho kết quả là 4,49 mm2, làm tròn lên tới 6 mm2 — nhỏ hơn và rẻ hơn đáng kể. Chi phí của việc giảm kích thước trong thời gian dài là do lãng phí năng lượng và suy giảm hiệu suất của thiết bị chứ không chỉ do quá nóng.

Giảm điện áp trong hệ thống PV năng lượng mặt trời DC

Trong lắp đặt năng lượng mặt trời, kích thước cáp DC rất quan trọng đối với hiệu quả của hệ thống. Điều 690 của NEC khuyến nghị hạn chế sụt áp trong mạch nguồn PV ở mức 2% hoặc ít hơn để thu được năng lượng tối đa. Mức giảm 2% trên hệ thống dây 600V chỉ cho phép giảm 12V trên toàn bộ đường cáp. Với dòng điện 9A và quãng đường chạy 50 mét (một chiều), tiết diện dây dẫn yêu cầu sẽ là A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 mm2, hướng tới cáp định mức PV tối thiểu 2,5 mm2 (USE-2 hoặc PV Wire ở Hoa Kỳ).

Chất lượng kết cấu cáp ảnh hưởng như thế nào đến tính toán kích thước

Tính toán kích thước cáp dây giả sử cáp đáp ứng các thông số kỹ thuật định mức của nó. Điều này có nghĩa là dây dẫn có diện tích mặt cắt chính xác, lớp cách điện có độ dày và đặc tính điện môi chính xác, đồng thời điện trở trên một đơn vị chiều dài khớp với các giá trị đã công bố. Trong thực tế, chất lượng cáp thay đổi đáng kể giữa các nhà sản xuất và sự thay đổi này ảnh hưởng trực tiếp đến việc tính toán của bạn có hiệu quả tại hiện trường hay không.

Tỷ lệ lấp đầy dây dẫn và mắc kẹt

Dây dẫn bị mắc kẹt được tạo thành từ nhiều dây nhỏ hơn xoắn lại với nhau. Tỷ lệ lấp đầy - tỷ lệ phần trăm của mặt cắt danh nghĩa thực sự bị kim loại chiếm giữ - ảnh hưởng đến điện trở. Một dây dẫn bện 2,5 mm có độ bó sợi kém có thể có tiết diện kim loại thực tế chỉ 2,3 mm, giúp tăng điện trở khoảng 8–9% so với thông số kỹ thuật. Điều này ảnh hưởng trực tiếp đến cả sụt áp và hiệu suất nhiệt. Các nhà sản xuất cáp cao cấp đo điện trở dây dẫn theo tiêu chuẩn IEC 60228 hoặc ASTM B8 để xác minh sự tuân thủ.

Độ dày cách nhiệt và quá trình ép đùn

Lớp cách nhiệt được áp dụng thông qua một máy đùn dây và cáp - một máy làm tan chảy hợp chất polymer (PVC, XLPE, LSZH hoặc các vật liệu khác) và ép nó qua một khuôn chính xác xung quanh dây dẫn chuyển động. Chất lượng của quá trình ép đùn này quyết định độ đồng nhất của độ dày cách điện, độ hoàn thiện bề mặt và độ bám dính với dây dẫn hoặc lớp vỏ bên trong.

Hệ thống máy đùn dây, cáp hiện đại được các nhà sản xuất hàng đầu sử dụng bao gồm:

• Kiểm soát độ lệch tâm vòng kín : Cảm biến laser hoặc điện dung đo độ đồng tâm cách điện trong thời gian thực và tự động điều chỉnh vị trí khuôn để điều chỉnh lớp phủ lệch tâm.
• Giám sát nhiệt độ và áp suất nóng chảy : Đảm bảo độ nhớt hợp chất ổn định xuyên suốt khuôn, ngăn ngừa các đốm mỏng do sự thay đổi nhiệt độ trong thùng máy đùn.
• Tích hợp thử nghiệm Spark : Máy kiểm tra tia lửa điện áp cao quét 100% cáp được sản xuất trực tuyến để phát hiện các lỗ nhỏ hoặc điểm mỏng trên lớp cách điện trước khi cuộn cáp.
• Hệ thống đo đường kính : Panme laser đo đường kính ngoài liên tục và cung cấp dữ liệu trở lại để kiểm soát tốc độ dây chuyền và đầu ra của máy đùn nhằm duy trì dung sai đường kính quy định.

Khi mua cáp cho các ứng dụng quan trọng — máy móc công nghiệp, hệ thống dây điện trong tòa nhà, bộ cấp điện ngầm — hãy luôn xác minh rằng cáp đáp ứng các chứng chỉ UL, CSA hoặc IEC đã được kiểm tra theo các tiêu chuẩn liên quan. Cáp được kiểm tra và liệt kê bởi bên thứ ba đảm bảo lớp cách điện được áp dụng trong quy trình ép đùn dây và cáp đáp ứng các yêu cầu về độ dày, độ bền điện môi và khả năng chịu nhiệt độ tối thiểu.

Hiệu suất cách nhiệt XLPE so với PVC

Chất cách điện bằng polyetylen liên kết ngang (XLPE) được sản xuất thông qua quy trình ép đùn dây và cáp chuyên dụng bao gồm bước lưu hóa (liên kết ngang), thông qua xử lý bằng hơi nước, xử lý bằng nitơ khô (dây CCV) hoặc xử lý độ ẩm bằng silane. Liên kết ngang tạo ra mạng lưới polymer ba chiều mang lại XLPE hiệu suất nhiệt tốt hơn đáng kể so với PVC : Cáp nguồn cách điện XLPE có nhiệt độ định mức liên tục ở mức 90°C, 130°C khi quá tải khẩn cấp và 250°C trong điều kiện ngắn mạch. PVC đạt đỉnh ở 70°C đối với các loại tiêu chuẩn.

Đối với cáp trung thế (1kV–35kV), lớp cách điện XLPE được sản xuất trên dây chuyền đùn ba lớp dây và cáp — áp dụng màn chắn bán dẫn bên trong, lớp cách điện XLPE và màn chắn bán dẫn bên ngoài trong một lần truyền — là tiêu chuẩn công nghiệp. Phương pháp tiếp cận một lần này giúp loại bỏ ô nhiễm giao diện giữa các lớp, một yếu tố quan trọng đối với tính toàn vẹn của điện môi điện áp cao.

Ví dụ về kích thước cáp dây thực tế theo ứng dụng

Lý thuyết trở nên rõ ràng hơn với các ví dụ ứng dụng cụ thể trên các kiểu cài đặt khác nhau. Các ví dụ hoạt động sau đây bao gồm các tình huống phổ biến nhất gặp phải trong môi trường dân cư, thương mại và công nghiệp.

Mạch điện bếp dân dụng (120V, 20A)

NEC 210.11(C)(1) yêu cầu ít nhất hai mạch thiết bị nhỏ 20A trong khu vực nhà bếp. Cáp: 12 AWG/2 đồng loại NM-B (Romex), cầu dao 20A. Cáp chạy từ bảng điều khiển thường dài 30–60 feet trong nhà dành cho một gia đình. Điện áp rơi ở 20A trên 60 feet: VD = (2 × 60 × 1,98 × 20) / 1.000 = 4,75V, tức là 3,96% . Có thể chấp nhận được đối với hầu hết các thiết bị nhà bếp. Để cài đặt thận trọng hơn hoặc khi đường chạy vượt quá 80 feet, hãy nâng cấp lên 10 AWG.

Trạm sạc EV (240V, 48A liên tục)

Bộ sạc EV cấp 2 ở công suất 11,5kW rút ra 48A ở điện áp 240V. Là tải liên tục: công suất dây dẫn tối thiểu 48A × 1,25 = 60A. Chọn 6 AWG đồng THWN-2 trong ống dẫn. Khi chạy 50 feet từ bảng điều khiển đến gara, điện áp rơi = (2 × 50 × 0,491 × 48) / 1.000 = 2,36V = 0,98% - cũng trong giới hạn. Kích thước 6 AWG được xác định bởi độ khuếch đại, không phải sụt áp trong trường hợp này.

Motor băng tải công nghiệp (400V, 3 pha, 22kW)

FLC = 22.000 / (1,732 × 400 × 0,87 × 0,92) = 39,7A. Áp dụng hệ số động cơ 125%: 39,7 × 1,25 = 49,6A. Chọn dây dẫn đồng 10 mm² (dòng điện định mức 52A trong cáp ba lõi theo tiêu chuẩn IEC 60364). Chiều dài cáp từ MCC tới động cơ là 85 mét. Sụt áp = (1,732 × 85 × 39,7 × 1,83 Ω/km × 0,001) / 1 = 10,7V = 2,68% - trong giới hạn 3%. Việc lựa chọn 10 mm2 được xác nhận bởi cả yêu cầu về độ khuếch đại và sụt áp.

Bộ cấp điện ngầm (240V, 100A, 150 feet)

Một bộ cấp nguồn phụ 100A sử dụng dây dẫn nhôm trong ống dẫn PVC 40 được chôn ở độ sâu 24 inch. Cường độ dòng điện yêu cầu: 100A Dây dẫn nhôm 1/0 AWG có định mức 120A ở 75°C - đáp ứng độ khuếch đại. Kiểm tra sụt áp: 1/0 AWG nhôm R = 0,327 Ω/1.000 ft. VD = (2 × 150 × 0,327 × 100) / 1.000 = 9,81V = 4,09% . Vượt quá mức khuyến nghị 3%. Nâng cấp lên nhôm 2/0 AWG (R = 0,259 Ω/1.000 ft): VD = 7,77V = 3,24% — vẫn ở mức cận biên. sử dụng Nhôm 3/0 AWG (R = 0,205 Ω/1.000 ft): VD = 6,15V = 2,56% — chấp nhận được.

Các cân nhắc về dòng điện ngắn mạch và sự cố trong việc định cỡ cáp

Đối với cáp trung thế và cao áp, cáp hạ áp công nghiệp gần máy biến áp lớn, dây dẫn cũng phải có kích thước chịu được nhiệt năng của dòng điện sự cố trong thời gian thiết bị bảo vệ cần khắc phục sự cố. Đây được gọi là khả năng chịu nhiệt ngắn mạch kiểm tra.

Công thức là: A (mm²) = (I_sc × √t) / K , trong đó I_sc là dòng ngắn mạch kỳ vọng tính bằng ampe, t là thời gian khắc phục sự cố tính bằng giây và K là hằng số vật liệu (K = 115 đối với dây dẫn bằng đồng cách điện PVC bắt đầu ở nhiệt độ 30°C; K = 135 đối với đồng cách điện XLPE).

Ví dụ: Một sợi cáp cấp nguồn cho một bảng điều khiển có dòng điện ngắn mạch kỳ vọng 25kA và cầu dao phía nguồn sẽ ngắt điện trong 0,2 giây. A_min = (25.000 × √0,2) / 115 = (25.000 × 0,447) / 115 = 97,2 mm2 . Điều này đòi hỏi dây dẫn đồng có kích thước tối thiểu 120 mm2 — bất kể dòng điện tải như thế nào. Gần các máy biến áp công nghiệp lớn hoặc các tổng đài chính, kích thước ngắn mạch thường chi phối việc lựa chọn cáp.

Những sai lầm thường gặp khi tính toán kích thước dây cáp

Hiểu được phương pháp tính toán chỉ là một nửa trận chiến. Các lỗi thực tế tại hiện trường dẫn đến cáp có kích thước quá nhỏ hoặc quá khổ ngay cả khi kỹ sư áp dụng đúng công thức.

• Sử dụng dòng điện trên bảng tên thay cho bảng FLC của NEC cho động cơ: NEC 430.22 đặc biệt yêu cầu sử dụng giá trị bảng NEC chứ không phải bảng tên, trừ khi bảng tên thấp hơn. Sử dụng dòng điện trên bảng tên thấp hơn của động cơ có hiệu suất cao hơn và giảm kích thước cáp là vi phạm quy tắc.
• Quên áp dụng giảm xếp hạng gói: Việc lắp đặt sáu dây dẫn THHN trong một ống dẫn và định cỡ từng dây dẫn cho phù hợp với công suất riêng lẻ là một lỗi rất phổ biến. Hệ số bó 0,80 làm giảm độ khuếch đại hiệu quả của chúng, đòi hỏi dây dẫn lớn hơn.
• Không tính đến sự tăng trưởng tải trong tương lai: Mạch ở mức 95% công suất của dây dẫn không còn chỗ cho thiết bị bổ sung. Thực hành tốt nhất trong ngành là kích thước cáp không quá 80% cường độ dòng điện định mức trong điều kiện hoạt động bình thường.
• Trộn các giá trị AWG và số liệu trong cùng một công thức: Việc sử dụng các giá trị điện trở AWG (tính bằng Ω/1.000 feet) với chiều dài hệ mét (tính bằng mét) mà không chuyển đổi sẽ tạo ra kết quả cực kỳ sai lệch. Luôn xác nhận đơn vị trước khi tính toán.
• Bỏ qua nhiệt độ môi trường: Cáp được lắp đặt trong không gian gác mái ở nhiệt độ môi trường xung quanh là 50°C thay vì nhiệt độ cơ sở tiêu chuẩn 30°C yêu cầu giảm đáng kể mức định mức. 12 AWG THHN được xếp hạng 30A ở 30°C chỉ có thể mang 23A ở nhiệt độ môi trường 50°C — giảm 23%.
• Thu mua cáp không đạt tiêu chuẩn: Cáp từ các nhà sản xuất chưa được xác minh có thể có tiết diện dây dẫn thực tế thấp hơn danh nghĩa 10–15% do khả năng kiểm soát kém trong quá trình kéo và đùn dây. Luôn mua cáp được liệt kê bởi UL hoặc được chứng nhận IEC từ các nguồn có thể theo dõi được.

Tham khảo nhanh: Tóm tắt lựa chọn kích thước cáp

Để tham khảo nhanh tại chỗ, bảng sau đây tóm tắt các tình huống tải thông thường và kích thước cáp tối thiểu mà chúng yêu cầu trong các điều kiện điển hình (dây dẫn bằng đồng, cách điện 75°C, môi trường xung quanh 30°C, mạch đơn trong ống dẫn, chạy tối đa 50 feet).
