Cách tạo dây Ethernet: Hướng dẫn từng bước

Việc tạo dây Ethernet của riêng bạn thật đơn giản khi bạn hiểu trình tự nối dây, các công cụ phù hợp và tiêu chuẩn cáp bạn cần. Toàn bộ quá trình mất chưa đến 10 phút cho mỗi cáp khi bạn đã chuẩn bị sẵn nguyên liệu. Bạn uốn các đầu nối RJ45 vào mỗi đầu của cáp xoắn đôi, tuân theo tiêu chuẩn nối dây T568A hoặc T568B, sau đó xác minh kết nối bằng máy kiểm tra cáp. Đó là câu trả lời ngắn gọn. Phần còn lại của hướng dẫn này đi sâu hơn vào từng bước, mọi biến số và mọi sai lầm đáng tránh.

Cho dù bạn đang điều hành phòng thí nghiệm tại nhà, nối dây cho văn phòng hay thay thế cáp vá bị hỏng, việc xây dựng dây Ethernet của riêng bạn sẽ mang lại cho bạn khả năng kiểm soát độ dài chính xác, khả năng chọn vật liệu chất lượng cao hơn và hiểu biết thực sự về những gì bên trong cáp mà bạn tin tưởng vào mạng của mình.

Thực tế bên trong cáp Ethernet có gì

Trước khi uốn bất cứ thứ gì, bạn nên biết mình đang làm việc với cái gì. Một cáp Ethernet tiêu chuẩn chứa bốn cặp dây đồng xoắn - tổng cộng tám dây dẫn . Việc vặn vẹo là có chủ ý. Mỗi cặp được xoắn với tốc độ hơi khác nhau để loại bỏ nhiễu điện từ (EMI) từ các cặp lân cận, một đặc tính được gọi là khử nhiễu xuyên âm.

Vỏ ngoài của cáp — bộ phận bạn nhìn thấy và xử lý — thường được làm từ PVC hoặc hợp chất không halogen (LSZH) ít khói. Áo khoác này được sản xuất với chiều dài liên tục bằng cách sử dụng một máy đùn dây và cáp , một máy làm nóng chảy vật liệu cách điện và ép nó xung quanh các dây dẫn đồng khi chúng đi qua khuôn. Độ đồng đều và độ dày của lớp vỏ ép đùn này ảnh hưởng trực tiếp đến tính linh hoạt của cáp, khả năng chống chịu nhiệt độ khắc nghiệt và khả năng đáp ứng các xếp hạng an toàn cháy nổ như CM, CMR hoặc CMP.

Bên trong áo khoác, mỗi dây dẫn riêng lẻ cũng được phủ một lớp mỏng cách điện bằng nhựa màu - một lần nữa được áp dụng bởi một máy đùn dây và cáp trong quá trình sản xuất. Mã màu đó cho phép bạn tuân theo sơ đồ nối dây T568A và T568B một cách chính xác khi bạn kết thúc cáp bằng tay.

Các loại cáp Ethernet và thông số kỹ thuật của chúng

Đối với hầu hết các dự án dây Ethernet DIY, Cat6 là điểm thú vị thực tế . Nó được cung cấp rộng rãi, xử lý tốc độ gigabit trong toàn bộ quãng đường 100 mét, hỗ trợ 10 Gbps trong khoảng cách ngắn hơn và chi phí chỉ nhỉnh hơn Cat5e một chút. Cat6A đáng để cân nhắc nếu bạn đang lắp đặt tường cố định và muốn có khả năng chống chịu trong tương lai ở tốc độ 10 Gbps trên toàn bộ 100 mét.

Công cụ và vật liệu bạn cần trước khi bắt đầu

Các góc cắt của các công cụ là nơi bắt đầu của hầu hết các cáp Ethernet bị lỗi. Một nếp gấp xấu không thể nhìn thấy được bằng mắt nhưng có tác động xấu đến tính toàn vẹn của tín hiệu. Đây là mọi thứ bạn cần để thực hiện công việc đúng cách:

Công cụ cần thiết

• Công cụ uốn - Đây là công cụ quan trọng nhất. Một dụng cụ uốn bánh cóc chất lượng (chẳng hạn như những sản phẩm do Platinum Tools hoặc Klein Tools sản xuất) tạo áp lực đồng đều, nhất quán trên tất cả tám chốt cùng một lúc. Máy uốn không có móc rẻ tiền là nguyên nhân số một dẫn đến kết nối không liên tục.
• Máy rút dây cáp — Dụng cụ tuốt dây cáp chuyên dụng cắt lớp vỏ ngoài mà không làm xước lớp cách điện của dây dẫn bên trong. Bạn có thể sử dụng dao tiện ích trong trường hợp khẩn cấp, nhưng lớp cách điện bên trong bị sứt mẻ sẽ gây đoản mạch và suy giảm tín hiệu.
• Kéo cắt dây hoặc kéo cắt phẳng — Để cắt các dây dẫn có chiều dài đồng đều trước khi cắm vào đầu nối RJ45.
• Máy thử cáp — Không thể thương lượng nếu bạn làm nhiều hơn một dây cáp. Một máy kiểm tra tính liên tục cơ bản có giá dưới 20 USD và xác nhận rằng tất cả tám chân được kết nối chính xác ở cả hai đầu.
• Thước kẻ hoặc thước dây — Để đo chiều dài cáp một cách chính xác và kiểm tra xem bạn có xoắn không quá lượng dây dẫn được khuyến nghị ở mỗi đầu hay không.

Vật liệu

• Ống cuộn số lượng lớn cáp Ethernet — Mua theo bộ hoặc theo cuộn 250 foot, 500 foot hoặc 1.000 foot tùy thuộc vào phạm vi dự án của bạn. Vỏ bọc cáp, được sản xuất thông qua một máy đùn cáp trong quá trình sản xuất, phải được đánh dấu bằng xếp hạng danh mục, thước đo dây dẫn (thường là 23 AWG cho Cat6) và mọi danh sách an toàn hiện hành (CMR cho ống đứng, CMP cho không gian thông gió).
• Đầu nối RJ45 — Mua đầu nối phù hợp với loại cáp của bạn. Cáp Cat6 có dây dẫn có đường kính lớn hơn và đường rãnh bên trong yêu cầu đầu nối được xếp hạng Cat6 có rãnh dây dẫn rộng hơn. Việc sử dụng đầu nối Cat5e trên cáp Cat6 sẽ dẫn đến độ vừa vặn kém và không thể uốn được.
• Ủng giảm căng thẳng (tùy chọn) — Các ống nhựa này trượt qua cáp trước khi uốn và kẹp vào đầu nối RJ45 để bảo vệ mối nối khỏi bị uốn cong nhiều lần.
• Nhãn cáp hoặc điểm đánh dấu — Dán nhãn cả hai đầu của mỗi sợi cáp bạn làm. Điều này giúp tiết kiệm hàng giờ khắc phục sự cố sau này.

Tìm hiểu các tiêu chuẩn nối dây của T568A và T568B

Đây là lúc mọi người bối rối, vì vậy hãy giải quyết nó một cách trực tiếp. Có hai tiêu chuẩn nối dây được chấp nhận cho cáp Ethernet: T568A và T568B , được xác định theo tiêu chuẩn TIA/EIA-568. Chúng chỉ khác nhau ở cách sắp xếp các cặp màu cam và xanh lá cây (chân 1, 2, 3 và 6). Cả hai đều hoạt động tốt với Ethernet gigabit. Sự lựa chọn chỉ quan trọng đối với tính nhất quán trong một lần cài đặt.

T568B là tiêu chuẩn được sử dụng phổ biến hơn ở Hoa Kỳ , đặc biệt là trong môi trường thương mại và doanh nghiệp. T568A được ưu tiên sử dụng trong các cơ sở lắp đặt của chính phủ (nó được quy định trong một số tiêu chuẩn mạng của chính phủ liên bang Hoa Kỳ) và về mặt kỹ thuật là tiêu chuẩn được TIA ưa thích cho các cơ sở lắp đặt mới. Trong thực tế, miễn là bạn sử dụng cùng một tiêu chuẩn ở cả hai đầu của cáp xuyên thẳng thì nó sẽ hoạt động.

Ghim-Out T568B (Trái sang phải, Tab hướng xuống)

Cáp xuyên thẳng và cáp chéo

A cáp xuyên thẳng sử dụng cùng một tiêu chuẩn nối dây (T568A hoặc T568B) ở cả hai đầu. Đây là những gì bạn thực hiện trong hầu hết mọi tình huống: kết nối máy tính với bộ chuyển mạch, bộ chuyển mạch với bộ định tuyến, giắc cắm trên tường với bảng vá lỗi. A cáp chéo sử dụng T568A ở một đầu và T568B ở đầu kia, hoán đổi các cặp truyền và nhận. Cáp chéo trước đây cần thiết để kết nối trực tiếp hai máy tính mà không cần bộ chuyển mạch. Ngày nay, hầu như tất cả các card giao diện mạng (NIC) và bộ chuyển mạch hiện đại đều hỗ trợ Auto-MDI/MDIX, tự động phát hiện và sửa lỗi cho loại cáp, khiến cáp chéo hầu như đã lỗi thời. Tuy nhiên, việc biết rõ sự khác biệt sẽ giúp bạn tránh nhầm lẫn khi gặp cáp chéo cũ trong hệ thống cài đặt cũ.

Từng bước: Cách tạo dây Ethernet

Thực hiện theo các bước sau một cách cẩn thận. Sự khác biệt giữa cáp hoạt động ở tốc độ gigabit và cáp không hoạt động ở tốc độ 100 Mbps - hoặc hoàn toàn không liên kết - thường nằm ở milimét của dây dẫn lộ ra ngoài hoặc góc của một sợi dây.

Bước 1: Cắt cáp theo chiều dài

Đo khoảng cách bạn cần che và cắt cáp. Thêm chiều dài bổ sung ít nhất từ ​​6 đến 12 inch để tính đến các điểm cuối ở mỗi đầu và tạo cho bạn một chút độ chùng để kết thúc lại trong tương lai nếu đầu nối bị lỗi. Độ dài tối đa cho một đoạn cáp Ethernet là 100 mét (328 feet) cho Cat5e đến Cat6A. Vượt quá mức này sẽ gây ra suy giảm tín hiệu và kết nối không đáng tin cậy.

Nếu bạn đang sử dụng ủng giảm căng thẳng, hãy trượt một chiếc vào cáp ngay bây giờ — trước khi bạn gắn đầu nối — vì sau đó bạn không thể thêm chúng vào.

Bước 2: Lột áo khoác ngoài

Sử dụng dụng cụ tháo dỡ cáp của bạn để ghim và loại bỏ khoảng Áo khoác ngoài từ 1 đến 1,5 inch (25 đến 38 mm) từ mỗi đầu. Ghi điểm nhẹ nhàng — bạn đang cắt qua vật liệu vỏ PVC hoặc LSZH được áp dụng bởi máy đùn dây và cáp ở độ dày được kiểm soát và không chịu nhiều áp lực. Xoay bộ tháo dây quanh cáp một hoặc hai lần là đủ. Kéo phần áo khoác có rãnh để lộ bốn cặp xoắn bên trong.

Kiểm tra các dây dẫn. Nếu lớp cách điện màu của bất kỳ dây riêng lẻ nào bị đứt hoặc bị cắt, hãy cắt cáp lại và bắt đầu lại bước này. Một chất cách điện có biệt danh gây ra đoản mạch giữa các dây dẫn liền kề dưới tín hiệu tần số cao của Ethernet hiện đại.

Một số cáp Cat6 có một rãnh hình chữ thập bằng nhựa (còn gọi là dải phân cách hoặc bộ đệm X) chạy dọc theo chiều dài của cáp để giữ cho các cặp được tách biệt về mặt vật lý và giảm nhiễu xuyên âm. Nếu là của bạn, hãy cắt nó ngang bằng với đường cắt của áo khoác bằng cách sử dụng những đường cắt ngang.

Bước 3: Tháo và sắp xếp các cặp

Cẩn thận tháo từng cặp trong số bốn cặp và làm thẳng từng dây dẫn. Đối với T568B, sắp xếp chúng từ trái sang phải theo thứ tự sau: cam/trắng, cam, xanh lá/trắng, xanh dương, xanh dương/trắng, xanh lá cây, nâu/trắng, nâu.

Đây là bước mà người mới bắt đầu thường gặp phải nhất. Hãy dành thời gian của bạn ở đây. Đặt dây phẳng trong tay và kiểm tra trình tự hai lần trước khi tiếp tục. Một dây chuyển vị có nghĩa là cáp sẽ không hoạt động - hoặc tệ hơn là nó sẽ hoạt động không liên tục, điều này khó chẩn đoán hơn.

Không tháo dây dẫn nhiều hơn mức cần thiết. Tiêu chuẩn TIA/EIA-568 chỉ định chiều dài không xoắn tối đa là 13 mm (khoảng nửa inch) cho Cat6. Việc tháo dây xoắn quá mức sẽ làm giảm hiệu suất xuyên âm của cáp và có thể khiến cáp không vượt qua được quá trình kiểm tra chứng nhận ngay cả khi cáp kết nối ở tốc độ gigabit trong quá trình kiểm tra cơ bản.

Bước 4: Cắt dây dẫn theo chiều dài bằng nhau

Giữ tất cả tám dây dẫn phẳng và đều trong tay bạn, duy trì đúng trình tự từ trái sang phải. Sử dụng các đoạn cắt ngang, cắt tất cả chúng theo cùng một chiều dài - đại khái 12 đến 14 mm (khoảng nửa inch) từ nơi áo khoác ngoài kết thúc. Mục tiêu là làm phẳng hoàn hảo, thậm chí cắt ngang tất cả tám dây. Độ dài không đồng đều có nghĩa là một số dây dẫn sẽ không chạm tới các chân trong đầu nối RJ45, tạo ra mạch hở trên các chân đó.

Bước 5: Lắp dây dẫn vào đầu nối RJ45

Giữ đầu nối RJ45 với tab úp xuống và đầu mở hướng về phía bạn. Trượt tám dây dẫn vào tám kênh của đầu nối, duy trì trật tự của chúng. Đẩy chúng thật mạnh vào trong — mỗi dây dẫn phải chạm vào thành trước của đầu nối để các chốt bấm tiếp xúc đúng cách.

Trước khi uốn, hãy nhìn vào mặt trước của đầu nối (đầu nơi có các chốt). Bạn sẽ thấy một màu khác nhau ở mỗi vị trí chốt và áo khoác sẽ hiển thị bên trong phần giảm căng phía sau của đầu nối. Nếu vỏ bọc không nằm bên trong đầu nối, bộ giảm căng cơ học sẽ không hoạt động bình thường và cáp sẽ dễ gãy ở điểm nối đó.

Sử dụng đầu nối RJ45 xuyên suốt nếu bạn đang học — chúng có một lỗ ở phía trước cho phép bạn đẩy hết dây dẫn rồi cắt bớt phần thừa sau khi uốn. Chúng dễ tải chính xác hơn và tạo ra kết quả nhất quán hơn cho người mới bắt đầu.

Bước 6: Uốn đầu nối

Lắp đầu nối RJ45 đã tải vào khuôn phù hợp trên dụng cụ uốn của bạn. Bóp tay cầm chắc chắn và đầy đủ. Dụng cụ uốn bánh cóc sẽ nhấp nháy và nhả ra khi đã tạo đủ áp lực. Dụng cụ uốn không dùng bánh cóc yêu cầu bạn đánh giá áp lực bằng cảm giác - bóp đủ mạnh để tất cả tám chốt được dẫn hoàn toàn vào lớp cách điện của dây dẫn và mấu giảm lực căng được ấn hoàn toàn xuống vỏ cáp.

Nếu bạn sử dụng đầu nối xuyên qua, hãy cắt phần dây dẫn thừa nhô ra từ phía trước bằng các mũi cắt phẳng. Mặt được cắt tỉa phải ngang bằng với mặt trước của đầu nối.

Lặp lại tất cả các bước cho đầu kia của cáp. Đối với cáp xuyên thẳng, hãy sử dụng cùng tiêu chuẩn nối dây (T568B hoặc T568A) ở cả hai đầu.

Bước 7: Kiểm tra cáp

Cắm cả hai đầu cáp đã hoàn thành của bạn vào máy kiểm tra cáp. Người kiểm tra gửi tín hiệu qua từng chân trong số tám chân theo trình tự và xác nhận rằng mỗi chân ở một đầu kết nối với chân tương ứng ở đầu kia và không có chân nào bị chập mạch với nhau. Kết quả đạt trên máy kiểm tra tính liên tục cơ bản có nghĩa là:

• Tất cả tám dây dẫn được kết nối chính xác (không bị hở)
• Không có dây dẫn nào bị chéo hoặc hoán đổi
• Không có dây dẫn nào bị chập mạch với nhau

Trình kiểm tra tính liên tục cơ bản không xác minh các đặc tính hiệu suất như suy giảm, suy hao phản hồi hoặc nhiễu xuyên âm gần cuối (NEXT). Đối với việc lắp đặt cơ sở hạ tầng quan trọng, chứng nhận cáp chuyên nghiệp (chẳng hạn như chứng nhận của Fluke Networks) thực hiện các bài kiểm tra chứng nhận TIA-568 đầy đủ. Những thiết bị này có giá vài nghìn đô la và thường được thuê hoặc sở hữu bởi những người cài đặt mạng chuyên nghiệp.

Việc sản xuất cáp ảnh hưởng như thế nào đến cáp bạn mua và sử dụng

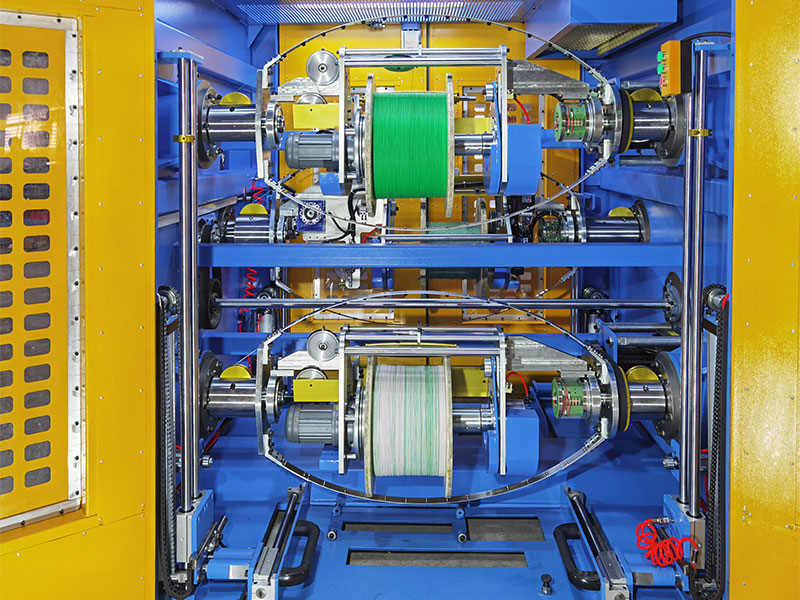

Khi bạn mua một cuộn cáp Cat6 hoặc Cat6A, chất lượng của cáp đó được xác định phần lớn bởi cách nó được sản xuất - cụ thể là bởi độ chính xác và tình trạng của cáp. máy đùn dây và cáp được sử dụng để cách điện cho dây dẫn và thiết bị được sử dụng để điều khiển độ xoắn của mỗi cặp.

Máy đùn dây và cáp hoạt động bằng cách nấu chảy hợp chất cách nhiệt dẻo (vật liệu PVC, polyetylen hoặc LSZH) và buộc nó đi qua một khuôn chữ thập xung quanh dây dẫn chuyển động. Máy đùn kiểm soát độ dày và độ đồng tâm của lớp cách nhiệt với dung sai rất chặt chẽ. Đối với dây dẫn cáp Ethernet, độ dày lớp cách điện ảnh hưởng trực tiếp đến hằng số điện môi của cáp, hằng số này quyết định tốc độ truyền tín hiệu và trở kháng. Cáp Cat6 phải duy trì trở kháng đặc tính 100 ohms ±15% trên dải tần số của nó - một thông số kỹ thuật phụ thuộc hoàn toàn vào hình dạng cách điện nhất quán từ máy đùn cáp.

Đây là lý do tại sao có sự khác biệt đáng kể giữa cáp có thương hiệu cao cấp và cáp không có tên tuổi giá rẻ được mua từ các nhà cung cấp chưa được xác minh. Cáp được chế tạo trên máy đùn được bảo trì kém hoặc có độ chính xác thấp có thể có độ dày cách điện không nhất quán, dây dẫn lệch tâm (độ đồng tâm kém) hoặc độ dày thành vỏ thay đổi — tất cả đều có thể khiến cáp không đạt tiêu chuẩn hiệu suất ngay cả khi nó vượt qua bài kiểm tra tính liên tục cơ bản. Cáp có vẻ hoạt động ở tốc độ 100 Mbps có thể không duy trì được tốc độ 1 Gbps hoặc 10 Gbps một cách đáng tin cậy do những mâu thuẫn trong quá trình sản xuất này.

Ngoài ra, một số nhà sản xuất cáp giá rẻ thay thế dây dẫn bằng nhôm mạ đồng (CCA) bằng đồng nguyên khối. CCA có khoảng 60% độ dẫn điện của đồng nguyên chất , điện trở cao hơn và hiệu suất kém hơn đáng kể trong các ứng dụng Cấp nguồn qua Ethernet (PoE) trong đó cáp phải mang cả dữ liệu và nguồn điện. Luôn kiểm tra xem cáp bạn mua có được đánh dấu "BC" (đồng trần) thay vì "CCA" nếu hiệu suất và khả năng tương thích PoE có vấn đề.

Cáp lõi rắn và cáp dẫn bị mắc kẹt: Nên sử dụng loại nào

Cáp Ethernet có hai dạng dây dẫn: rắn và bện. Sự khác biệt này quan trọng hơn hầu hết mọi người nhận ra.

Cáp dẫn rắn

Mỗi trong số tám dây dẫn là một dây đồng duy nhất, thường 23 AWG cho Cat6 . Cáp dẫn rắn được thiết kế để lắp đặt cố định: xuyên qua tường, trần nhà, ống dẫn và giữa các tấm vá và giắc cắm keystone. Nó có hiệu suất điện vượt trội ở tần số cao (độ suy giảm thấp hơn, đặc tính xuyên âm tốt hơn), nhưng nó cứng hơn và dễ bị mỏi dây dẫn hơn nếu bị uốn cong nhiều lần. Không nên sử dụng cáp dẫn điện đặc trong các ứng dụng mà cáp thường xuyên bị di chuyển, cuộn hoặc uốn ở các đầu nối.

Cáp dẫn bị mắc kẹt

Mỗi dây dẫn được tạo thành từ nhiều sợi đồng mỏng được bó lại với nhau, thường có 7 sợi trên mỗi dây dẫn. Cáp bện mềm hơn, linh hoạt hơn và có thể chịu được uốn cong nhiều lần mà không bị đứt — khiến nó trở thành lựa chọn phù hợp cho cáp vá: cáp ngắn giữa giắc cắm trên tường và máy tính hoặc giữa cổng bảng vá lỗi và cổng chuyển mạch. Cáp bện có điện trở trên mỗi đơn vị chiều dài cao hơn một chút so với cáp đặc, nhưng ở chiều dài cáp vá (thường dưới 5 mét), sự khác biệt này là không đáng kể.

Đối với dây Ethernet DIY được sử dụng làm cáp nối, hãy sử dụng cáp dẫn dạng bện. Đối với hệ thống dây điện có cấu trúc cố định chạy bên trong tường, hãy sử dụng cáp dẫn rắn.

Cáp được che chắn và không được che chắn: Khi vấn đề che chắn

Hầu hết cáp Ethernet được sử dụng trong gia đình và văn phòng là UTP - Cặp xoắn không được che chắn. Chỉ riêng cấu trúc cặp xoắn đã cung cấp khả năng loại bỏ tiếng ồn phù hợp cho hầu hết các môi trường. Cáp được che chắn bổ sung thêm một hoặc nhiều lớp che chắn kim loại - lá mỏng, bện hoặc cả hai - xung quanh các cặp hoặc xung quanh toàn bộ bó cáp.

Cáp được che chắn yêu cầu đầu nối RJ45 được che chắn và tấm chắn phải được kết nối với mặt đất thích hợp ở một đầu (thường ở bảng vá lỗi hoặc công tắc). Tấm chắn được nối đất không đúng cách thực sự có thể gây ra tiếng ồn hơn là loại bỏ nó - một hiện tượng được gọi là vòng nối đất. Để sử dụng tại nhà và văn phòng tiêu chuẩn, Cáp UTP với cài đặt phù hợp là đủ cho tất cả các ứng dụng gigabit và 10 gigabit hiện đại.

Những lỗi thường gặp và cách khắc phục

Hầu hết các cáp Ethernet DIY bị lỗi đều có nguyên nhân từ một số lỗi lặp lại. Biết trước chúng sẽ tiết kiệm thời gian và lãng phí vật liệu.

Dây điện không theo thứ tự

Sai lầm phổ biến nhất. Một cặp chuyển đổi có nghĩa là máy kiểm tra cáp hiển thị lỗi "đảo ngược" hoặc "tách cặp". Cặp tách đôi đặc biệt nguy hiểm: cáp có thể liên kết ở tốc độ thấp nhưng không tải được ở tốc độ gigabit do các cặp không khớp chính xác. Luôn kiểm tra kỹ trình tự dây trước khi uốn. Không có cách khắc phục nào khác ngoài việc cắt đầu nối và kết thúc lại.

Dây dẫn không chạm tới mặt trước của đầu nối

Nếu dây dẫn không chạm tới thành trước của vỏ RJ45 thì các chốt uốn sẽ không xuyên qua lớp cách điện và tiếp xúc với đồng. Kết quả là hở mạch trên các chân đó. Nhìn qua mặt trước của đầu nối dưới ánh sáng tốt trước khi uốn - bạn sẽ thấy từng màu dây dẫn ở khe cắm tương ứng của nó. Nếu không, hãy đẩy cáp vào lại và kiểm tra xem có dây dẫn nào ngắn hơn hoặc bị cong về phía sau không.

Áo khoác không nằm trong đầu nối

Vỏ ngoài phải kéo dài vào phía sau đầu nối RJ45 để tab giảm căng giữ chặt nó trong quá trình uốn. Nếu bạn lột vỏ quá nhiều, dây dẫn sẽ được gắn vào các chân đầu nối nhưng vỏ sẽ nổi tự do, tạo ra điểm yếu về mặt cơ học và sẽ bị hỏng khi cáp bị kéo hoặc uốn cong. Cắt cáp lại xa hơn, bóc lại mà ít phải tháo vỏ hơn và kết thúc lại.

Áp lực uốn không đủ

Một nếp gấp trông có vẻ hoàn chỉnh nhưng chưa được nhấn hoàn toàn có thể dẫn đến kết nối không liên tục và cực kỳ khó chẩn đoán — cáp đã vượt qua trình kiểm tra cơ bản trong giây lát và không thành công khi tải mạng vào lần tiếp theo. Sử dụng máy uốn có chất lượng đảm bảo nén hoàn toàn trước khi thả ra. Nếu bạn đang sử dụng một công cụ không có chốt và có bất kỳ nghi ngờ nào, hãy áp dụng lực siết chặt thứ hai.

Tháo xoắn quá mức các cặp

Việc tháo dây dẫn dài hơn 13 mm tại điểm cuối sẽ làm giảm hiệu suất xuyên âm. Điều này sẽ không khiến cáp không vượt qua bài kiểm tra tính liên tục nhưng sẽ khiến cáp không đạt được chứng nhận hiệu suất Loại 6. Đối với việc sử dụng tại nhà, tác động có thể vô hình, nhưng trong môi trường bảng vá mật độ cao hoặc đường cáp dài, việc tháo dây xoắn quá mức có thể là sự khác biệt giữa hoạt động đáng tin cậy ở tốc độ 1 Gbps và các lỗi thường xuyên xảy ra.

Cáp Ethernet ngoài trời và chuyên dụng

Cáp Ethernet trong nhà tiêu chuẩn không phù hợp để sử dụng ngoài trời hoặc chôn trực tiếp. Lớp vỏ PVC được sử dụng trong cáp trong nhà sẽ hấp thụ độ ẩm theo thời gian và phân hủy dưới tia UV. Đối với các hoạt động ngoài trời - chẳng hạn như giữa một ngôi nhà và một gara riêng biệt - bạn cần có cáp được xếp hạng đặc biệt để tiếp xúc ngoài trời.

Cáp Ethernet được xếp hạng ngoài trời sử dụng hợp chất áo khoác ổn định tia cực tím, thường là polyetylen đen hoặc hỗn hợp PVC chống tia cực tím, được áp dụng thông qua máy đùn dây và cáp được thiết kế để chống lại môi trường. Một số loại cáp ngoài trời còn bao gồm gel chặn nước hoặc hợp chất chống ngập xung quanh các cặp để ngăn hơi ẩm di chuyển vào lõi cáp.

Cáp chôn trực tiếp tiến thêm một bước nữa: nó được thiết kế để chôn dưới đất mà không cần ống dẫn. Nó thường có lớp áo khoác dày hơn, lõi chứa đầy gel và đôi khi có thêm một lớp giáp (thép hoặc nhôm) để bảo vệ khỏi hư hỏng cơ học do đá hoặc động vật gặm nhấm. Lớp vỏ bọc bên ngoài của cáp bọc thép được sản xuất thành hai lớp bằng máy đùn cáp - lớp đệm bên trong phủ lên lớp vỏ bọc và lớp bảo vệ bên ngoài - giúp cáp bền hơn đáng kể so với cáp tiêu chuẩn.

Để lắp đặt trên không (chạy giữa các tòa nhà thông qua cáp nối giữa các cột), bạn cần cáp Ethernet tự hỗ trợ , bao gồm một dây dẫn bằng thép được tích hợp vào vỏ hoặc được bó dọc theo cáp. Dây truyền tin này chịu lực căng cơ học của nhịp, bảo vệ dây dẫn Ethernet khỏi bị giãn.

Khi kết thúc cáp ngoài trời hoặc chôn trực tiếp bằng đầu nối RJ45 tại các điểm chuyển tiếp (chẳng hạn như nơi cáp đi vào tòa nhà), hãy sử dụng hộp nối chịu được thời tiết hoặc bộ nối nối chứa đầy gel được bịt kín đúng cách để ngăn hơi ẩm xâm nhập tại các điểm kết nối. Bản thân các đầu nối RJ45 không thấm nước và không bao giờ được để tiếp xúc với thời tiết.

Những cân nhắc cấp nguồn qua Ethernet khi tạo cáp của riêng bạn

Cấp nguồn qua Ethernet (PoE) cung cấp nguồn điện DC thông qua cùng một cáp mang dữ liệu mạng, loại bỏ nhu cầu cấp nguồn riêng cho các thiết bị như camera IP, điểm truy cập không dây, điện thoại VoIP và cảm biến IoT. Nếu bạn đang tạo dây Ethernet mang PoE thì cần phải xem xét thêm các yếu tố khác.

Chuẩn IEEE 802.3bt (PoE) có thể cung cấp tới công suất 90W mỗi cổng trên tất cả bốn cặp. Ở các mức công suất này, điện trở dây dẫn đóng vai trò quan trọng. Sự tiêu hao điện năng trong cáp (tổn thất I2R) khiến cáp nóng lên và cáp nóng lên khi đặt cùng với các cáp khác thậm chí còn nóng hơn nữa. Tiêu chuẩn 802.3bt bao gồm các nguyên tắc giảm công suất chỉ định mức độ gần với định mức khoảng cách tối đa mà bạn có thể vận hành các cáp PoE đi kèm một cách đáng tin cậy.

Chỉ sử dụng dây dẫn bằng đồng trần nguyên khối cho các ứng dụng PoE. Dây dẫn bằng nhôm mạ đồng rõ ràng không được khuyến khích sử dụng cho PoE vì điện trở cao hơn và xu hướng bị hỏng tại các điểm uốn trong chu trình nhiệt mà dòng PoE gây ra. Một số bộ tiêm PoE được biết là có thể làm hỏng hoặc phá hủy cáp CCA theo thời gian.

Đối với các ứng dụng PoE công suất cao, cáp Cat6A được ưu tiên hơn Cat6 không chỉ vì hiệu suất 10 Gbps mà còn vì dây dẫn có kích thước lớn hơn (23 AWG, giống như Cat6, nhưng có kết cấu ổn định hơn) và dung sai sản xuất chặt chẽ hơn — bao gồm cả hình dạng cách điện ổn định hơn từ máy đùn cáp trong quá trình sản xuất — dẫn đến điện trở trên mỗi đơn vị chiều dài thấp hơn và dễ dự đoán hơn.

Chấm dứt sử dụng giắc cắm trên tường và bảng vá thay vì phích cắm RJ45

Không phải mọi cáp Ethernet đều cần đầu nối uốn RJ45. Việc lắp đặt hệ thống dây điện có cấu trúc thường chấm dứt các đường cáp cố định đến các giắc cắm keystone được gắn trên các tấm tường hoặc tới các cổng bảng điều khiển 110 lỗ. Cả hai loại đầu cuối đều sử dụng dụng cụ bấm lỗ thay vì dụng cụ uốn.

Một dụng cụ đục lỗ đặt và cắt dây dẫn thành một đầu cuối có rãnh chỉ bằng một chuyển động. Khe cắt xuyên qua lớp cách điện của dây dẫn và tiếp xúc với đồng trần, tương tự như cách các chân IDC (tiếp điểm dịch chuyển cách điện) trong đầu nối RJ45 hoạt động trong quá trình uốn. Giắc cắm Keystone được dán nhãn bằng cả mã màu T568A và T568B nên bạn chỉ cần làm theo sơ đồ màu được in trên chính giắc cắm đó.

Sử dụng lưỡi đục lỗ có kích thước 110 được xếp hạng cho loại cáp mà bạn sắp kết thúc. Các lưỡi dao bị mòn do sử dụng hoặc sử dụng sai loại có thể tạo ra các đầu nối kém, vượt qua thử nghiệm liên tục nhưng không đạt được chứng nhận hiệu suất. Giắc cắm keystone Cat6A chất lượng cao sử dụng thiết kế có bản lề hoặc không cần dụng cụ để duy trì độ xoắn cặp càng gần điểm cuối càng tốt, duy trì hiệu suất nhiễu xuyên âm mà cấu trúc của cáp — được kiểm soát cẩn thận trong quá trình ép đùn dây và cáp tại nhà máy — đã được thiết kế để đạt được.
