Cáp SATA có tác dụng gì? Chức năng, loại & mẹo

Cáp SATA có tác dụng gì? Câu trả lời trực tiếp

Cáp SATA (Serial ATA) phục vụ một mục đích cốt lõi: nó tạo ra kênh liên lạc tốc độ cao giữa thiết bị lưu trữ — chẳng hạn như ổ đĩa cứng (HDD), ổ đĩa thể rắn (SSD) hoặc ổ đĩa quang — và bo mạch chủ của máy tính. Nếu không có cáp này, hệ thống của bạn không thể đọc hoặc ghi vào các thiết bị lưu trữ đó, điều đó có nghĩa là không có hệ điều hành, không có tệp và không có máy tính hoạt động theo bất kỳ ý nghĩa thực tế nào.

Trên thực tế, có hai loại cáp SATA hoạt động cùng nhau trong bất kỳ thiết lập lưu trữ nào: Cáp dữ liệu SATA , truyền tín hiệu dữ liệu giữa ổ đĩa và bo mạch chủ, và Cáp nguồn SATA , cung cấp năng lượng điện từ bộ cấp nguồn (PSU) tới chính ổ đĩa. Cả hai đều cần thiết — ổ đĩa chỉ có một trong hai được kết nối sẽ không hoạt động.

Cấu trúc vật lý của những loại cáp này - từ độ dày cách điện đến độ tinh khiết của dây dẫn - phụ thuộc đáng kể vào quy trình sản xuất chúng. Cáp SATA hiện đại được sản xuất bằng máy đùn dây và cáp chính xác áp dụng cách điện đồng đều trên dây dẫn đồng, đảm bảo tính toàn vẹn của tín hiệu trên toàn bộ chiều dài của cáp. Chi tiết sản xuất này không hề tầm thường; nó ảnh hưởng trực tiếp đến tốc độ truyền, khả năng chịu nhiệt và độ bền lâu dài.

Cách cáp SATA truyền dữ liệu: Cơ chế kỹ thuật

SATA sử dụng phương thức truyền nối tiếp, nghĩa là các bit dữ liệu được gửi lần lượt theo luồng liên tục thay vì song song. Đây là một sự khác biệt đáng kể so với tiêu chuẩn PATA (Parallel ATA) cũ hơn, tiêu chuẩn này gửi nhiều bit đồng thời nhưng yêu cầu cáp dải băng rộng và bị nhiễu xuyên âm ở tốc độ cao hơn.

Cáp dữ liệu SATA chứa 7 chân và 3 dây dẫn : hai cặp đường tín hiệu vi sai để truyền và nhận dữ liệu và ba đường nối đất giúp giảm nhiễu điện từ. Tín hiệu vi sai có nghĩa là cáp gửi cùng một tín hiệu hai lần - một lần bình thường và một lần đảo ngược - và thiết bị nhận sẽ so sánh hai tín hiệu đó để lọc nhiễu. Cách tiếp cận này cho phép cáp SATA hoạt động đáng tin cậy ở tần số cao mà không gặp phải vấn đề nhiễu sóng như các tiêu chuẩn cũ.

So sánh tốc độ thế hệ SATA

SATA III, hoạt động ở 6 Gb/s với mức trần thông lượng hiệu dụng khoảng 600 MB/giây , là tiêu chuẩn hiện tại được sử dụng trong hầu hết các bản dựng máy tính để bàn và máy tính xách tay dành cho người tiêu dùng. Bản thân cáp vật lý có khả năng tương thích ngược trên cả ba thế hệ — cáp SATA III có thể kết nối ổ đĩa SATA I — mặc dù tốc độ sẽ bị giới hạn ở mức tối đa của thiết bị chậm hơn.

Cáp nguồn SATA: Nó có tác dụng gì và tại sao nó quan trọng

Đầu nối nguồn SATA là phích cắm 15 chân cung cấp ba mức điện áp riêng biệt cho ổ đĩa được kết nối: 3,3V, 5V và 12V . Mỗi điện áp phục vụ một chức năng khác nhau trong các bộ phận bên trong của ổ đĩa. Đường dây 12V chủ yếu cung cấp năng lượng cho động cơ trong ổ đĩa cứng, quay các đĩa cứng với tốc độ 5.400 hoặc 7.200 vòng/phút. Đường dây 5V cấp nguồn cho bảng logic của ổ đĩa và các thiết bị điện tử đọc/ghi. Đường 3,3V, được giới thiệu trong bản sửa đổi tiêu chuẩn SATA, được một số ổ SSD hiện đại sử dụng cho các mạch điều khiển công suất thấp của chúng.

Đầu nối nguồn SATA 15 chân thay thế đầu nối Molex 4 chân cũ hơn được sử dụng trong hệ thống PATA. Nó có kiểu dáng mỏng hơn nhiều, đi dây dễ dàng hơn bên trong thùng máy và khả năng mang cả ba mức điện áp cùng lúc thông qua một đầu nối duy nhất. Một ổ SSD kiểu máy tính xách tay 2,5 inch thông thường chỉ lấy từ dòng 5V, tiêu thụ ít nhất 1–3 watt khi tải , trong khi ổ cứng máy tính để bàn 3,5 inch quay với tốc độ 7.200 vòng/phút có thể tiêu tốn tới 8–10 watt trong quá trình tìm kiếm - chủ yếu thông qua đường ray 12V.

Chất lượng của hệ thống dây điện trong cáp nguồn SATA — đặc biệt là kích thước của dây dẫn đồng và độ ổn định của lớp cách điện — ảnh hưởng đến độ ổn định điện áp khi có tải. Đây là nơi các quy trình sản xuất như quy trình được sử dụng trong sản xuất máy đùn dây và cáp trở nên liên quan trực tiếp đến hiệu suất trong thế giới thực.

Làm thế nào Máy đùn dây và cáp Công nghệ định hình chất lượng cáp SATA

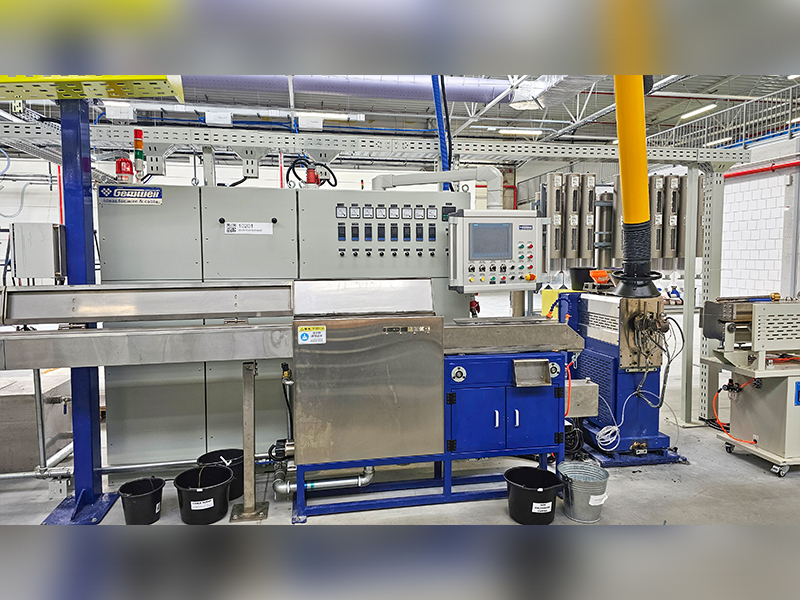

Mọi cáp SATA đều bắt đầu vòng đời của nó trên dây chuyền ép đùn. Máy đùn dây và cáp là máy ép vật liệu nhựa nhiệt dẻo nóng chảy - phổ biến nhất là PVC (polyvinyl clorua), LLDPE (polyethylene mật độ thấp tuyến tính) hoặc FEP (fluorinated ethylene propylene) - thông qua khuôn xung quanh dây dẫn đồng, tạo ra dây được phủ nhất quán. Đây không phải là chi tiết phụ; chất lượng ép đùn quyết định độ đồng đều của độ dày cách điện, tính chất điện môi, khả năng chịu nhiệt độ và khả năng giữ cáp tốt như thế nào qua nhiều năm sử dụng.

Đặc biệt, trong quá trình sản xuất cáp SATA, máy đùn dây và cáp phải áp dụng lớp cách điện cho các dây dẫn rất mịn với độ chính xác cực cao. Cáp dữ liệu SATA thường sử dụng 28 dây dẫn AWG cho đường tín hiệu và 26 dây dẫn AWG đối với đường dây mặt đất. Ở những đồng hồ đo này, ngay cả một sai lệch nhỏ về độ dày cách điện — chẳng hạn như sai lệch 0,02mm so với thông số kỹ thuật — cũng có thể thay đổi đặc tính trở kháng của cáp và ảnh hưởng đến tính toàn vẹn của tín hiệu ở tần số 6 Gb/s mà SATA III yêu cầu.

Chất lượng đùn ảnh hưởng gì đến cáp thành phẩm

• Kiểm soát trở kháng: Cáp SATA được chỉ định để duy trì trở kháng vi sai 100 ohm (±10%). Sự không nhất quán khi ép đùn gây ra sự thay đổi trở kháng tạo ra phản xạ tín hiệu và lỗi dữ liệu.
• Hằng số điện môi: Vật liệu cách điện được chọn và cách nó được áp dụng đồng đều bởi máy ép đùn dây và cáp sẽ xác định tốc độ truyền tín hiệu qua cáp - tác động trực tiếp đến độ trễ ở mức nano giây.
• Chịu nhiệt độ: Vật liệu cách nhiệt PVC được ép đùn đến độ dày thích hợp thường có thể chịu được nhiệt độ từ -20°C đến 80°C. Các điểm mỏng được tạo ra bởi máy đùn được hiệu chuẩn kém dẫn đến hư hỏng lớp cách nhiệt dưới sức nóng kéo dài từ bộ truyền động có tải hoặc bên trong thùng ấm.
• Cuộc sống linh hoạt: Làm thế nào many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Độ bám dính dây dẫn: Nhiệt độ và áp suất ép đùn thích hợp đảm bảo các liên kết cách điện sạch sẽ với vỏ dây dẫn mà không có khoảng trống, điều này sẽ cho phép hơi ẩm xâm nhập theo thời gian.

Các nhà sản xuất cáp cao cấp vận hành dây chuyền máy đùn dây và cáp của họ bằng hệ thống đo đường kính và kiểm tra tia lửa theo thời gian thực để kiểm tra từng mét dây ép đùn xem có khuyết tật hay không. Cáp SATA cấp độ người tiêu dùng từ các thương hiệu có uy tín thường vượt qua các biện pháp kiểm soát chất lượng này. Cáp cực rẻ từ các nhà cung cấp không xác định — thường được bán với số lượng lớn trực tuyến — thường bỏ qua các bước này, dẫn đến cáp hoạt động tốt ban đầu nhưng lại phát sinh các lỗi không liên tục trong vòng 12–18 tháng.

Cáp SATA phẳng và tròn: Sự khác biệt về kết cấu và thời điểm chúng quan trọng

Cáp dữ liệu SATA có hai định dạng vật lý chính: phẳng (kiểu ruy-băng) và tròn. Cả hai đều có cách sắp xếp tín hiệu 7 chân giống nhau, nhưng cấu trúc bên trong và hoạt động thực tế của chúng khác nhau đáng kể.

Cáp SATA phẳng là kiểu mặc định đi kèm với hầu hết các bo mạch chủ. Các dây dẫn được đặt cạnh nhau và được bọc trong một vỏ nhựa nhiệt phẳng, thường được sản xuất bằng dây cáp phẳng và máy đùn cáp hoặc quy trình cán mỏng. Chúng không tốn kém để sản xuất, nằm gọn gàng trên các bề mặt và dễ dàng di chuyển dọc theo các cạnh bên trong của vỏ PC. Tuy nhiên, chúng có bán kính uốn cong hạn chế – buộc chúng thành những đường cong chặt chẽ có thể làm xoắn dây dẫn và gây suy giảm tín hiệu hoặc hư hỏng vật lý đối với lớp cách điện tại các điểm chịu áp lực.

Cáp SATA tròn hoặc bện có các dây dẫn cách điện riêng lẻ được xoắn hoặc bó lại với nhau bên trong một lớp vỏ tròn bên ngoài. Cấu trúc này mang lại sự linh hoạt tốt hơn, giúp việc định tuyến qua các kênh quản lý cáp chặt chẽ dễ dàng hơn và cung cấp khả năng che chắn EMI tốt hơn một chút nhờ sự sắp xếp cặp xoắn của các dây dẫn tín hiệu. Chúng có chi phí sản xuất cao hơn vì mỗi dây dẫn phải đi qua máy đùn dây và cáp riêng biệt trước khi lắp ráp.

Đầu nối góc phải và đầu nối thẳng

Ngoài cáp phẳng và tròn, cáp SATA còn có đầu nối thẳng hoặc góc phải (90 độ) ở một hoặc cả hai đầu. Đầu nối góc vuông đặc biệt hữu ích khi ổ đĩa được gắn gần mặt bên của thùng máy, nơi đầu nối thẳng sẽ nhô ra ngoài và có khả năng chặn luồng không khí hoặc ngăn không cho bảng đóng lại. Đầu nối góc phải tạo ra sự tập trung ứng suất cơ học nhỏ tại điểm uốn cong, do đó chất lượng cáp — đặc biệt là độ chắc chắn của khuôn đúc ở đầu vào đầu nối — trở nên quan trọng hơn trong các cấu hình này.

Các dấu hiệu phổ biến cho thấy cáp SATA bị lỗi

Cáp SATA bị hỏng và tình trạng này xảy ra thường xuyên hơn hầu hết mọi người mong đợi. Vì các triệu chứng của cáp bị hỏng gần giống với các triệu chứng của ổ đĩa bị hỏng nên cáp thường bị bỏ qua trong quá trình khắc phục sự cố. Biết những gì cần tìm sẽ tiết kiệm thời gian và tránh việc thay thế ổ đĩa không cần thiết.

• Phát hiện ổ đĩa không liên tục: BIOS hoặc hệ điều hành đôi khi nhìn thấy ổ đĩa nhưng không nhìn thấy ổ đĩa khác. Đây là triệu chứng điển hình của đầu nối cáp dữ liệu SATA bị lỏng hoặc bị hỏng, không tiếp xúc thường xuyên với các chân.
• Lỗi đọc/ghi thường xuyên: Các ứng dụng báo cáo lỗi khi truy cập tệp hoặc hệ điều hành ghi lỗi đĩa trong trình xem sự kiện. Nếu chẩn đoán SMART cho thấy ổ đĩa vẫn hoạt động bình thường thì cáp là nghi phạm hợp lý tiếp theo.
• Hiệu suất giảm đột ngột: Ổ SSD SATA III thường đọc ở tốc độ 500 MB/s đột nhiên kiểm tra ở tốc độ 150 MB/s. Tốc độ này phù hợp với băng thông SATA I — một dấu hiệu cho thấy liên kết đang giảm xuống mẫu số chung thấp nhất do lỗi tín hiệu trên cáp bị xuống cấp.
• Ổ đĩa nhấp chuột hoặc không quay: Mặc dù những điều này thường chỉ ra sự cố ổ đĩa cơ, nhưng sự cố cáp nguồn có thể khiến ổ đĩa không nhận đủ điện áp để quay động cơ, tạo ra các triệu chứng tương tự.
• Lỗi khởi động sau khi di chuyển trường hợp: Di chuyển PC khiến dây cáp bị uốn cong và dịch chuyển. Một sợi cáp có chức năng ở ranh giới có thể mất liên lạc hoàn toàn sau một lần di dời.

Cách khắc phục trong tất cả các trường hợp này thường là Cáp thay thế $3–$8 , tuy nhiên mọi người thường dành hàng giờ để chạy chẩn đoán trên một ổ đĩa hoàn toàn tốt. Luôn đổi cáp trước khi vấn đề lưu trữ xuất hiện đột ngột mà không có dấu hiệu hao mòn ổ đĩa trước đó.

Cáp SATA trong các ứng dụng thiết bị khác nhau

Mặc dù máy tính để bàn là bối cảnh phổ biến nhất đối với cáp SATA nhưng giao diện này xuất hiện trên nhiều loại phần cứng — và các yêu cầu về cáp thay đổi tùy theo ứng dụng.

Máy tính để bàn

Ổ cứng 3,5 inch tiêu chuẩn và ổ SSD 2,5 inch trong tháp máy tính để bàn sử dụng dữ liệu SATA và đầu nối nguồn kích thước đầy đủ. Bo mạch chủ ở dạng ATX thường cung cấp 4 đến 8 cổng SATA , cho phép nhiều ổ đĩa. Bo mạch HEDT (Máy tính để bàn cao cấp) cao cấp có thể cung cấp tới 12 cổng SATA cho các hệ thống cần nhiều dung lượng lưu trữ như máy chủ NAS hoặc máy trạm chỉnh sửa video.

Máy tính xách tay

Máy tính xách tay sử dụng ổ đĩa 2,5 inch có cùng giao diện SATA, nhưng cáp thường là một dải băng rất ngắn, đôi khi kết nối trực tiếp được tích hợp vào cụm khoang ổ đĩa. Cáp SATA hậu mãi dành cho máy tính xách tay phải được sản xuất theo thông số kỹ thuật về độ dài và độ linh hoạt chính xác — ở đây, đặc tính uốn của vỏ cáp, được xác định một phần bởi các lựa chọn vật liệu dây và máy đùn cáp, trở nên quan trọng vì cáp chịu lực mỗi khi khung máy uốn cong trong quá trình sử dụng bình thường.

Máy chủ và thiết bị NAS

Trong môi trường máy chủ, cáp SATA phải đáp ứng các tiêu chuẩn về độ bền cao hơn vì các ổ đĩa được truy cập liên tục, thường là 24/7. Cáp cấp máy chủ sử dụng vật liệu cách điện nặng hơn và đầu nối khóa để ngăn chặn tình trạng ngắt kết nối do vô tình. Một số thiết lập doanh nghiệp sử dụng eSATA (SATA bên ngoài) để kết nối các hộp lưu trữ bên ngoài — một biến thể sử dụng đầu nối vật lý khác nhưng có cùng giao thức báo hiệu, với các cáp được bảo vệ khỏi EMI bên ngoài và được xếp hạng cho thời gian chạy lâu hơn lên đến 2 mét so với giới hạn 1 mét thông thường của cáp SATA bên trong.

Ổ đĩa quang và phần cứng chuyên dụng

Ổ đĩa DVD và Blu-ray cũng sử dụng kết nối SATA tiêu chuẩn, cũng như một số ổ băng từ và một số hệ thống nhúng công nghiệp nhất định. Cáp thực hiện cùng một chức năng trong tất cả các chức năng sau: thiết lập đường dẫn dữ liệu và cung cấp năng lượng. Các ứng dụng công nghiệp đôi khi yêu cầu cáp có định mức nhiệt độ rộng hơn, có nghĩa là nhà sản xuất phải sử dụng các hợp chất cách điện khác nhau thông qua dây chuyền ép đùn dây và cáp của họ - các vật liệu như polyetylen liên kết ngang (XLPE) thay vì PVC tiêu chuẩn, được định mức để hoạt động liên tục ở 90°C hoặc cao hơn.

SATA so với các giao diện lưu trữ khác: Vị trí của cáp phù hợp trong bức tranh lớn hơn

Hiểu chức năng của cáp SATA cũng có nghĩa là hiểu vị trí của nó so với các công nghệ kết nối lưu trữ khác, đặc biệt khi ổ NVMe và M.2 đã trở nên phổ biến.

Ổ đĩa NVMe M.2 cắm trực tiếp vào một khe cắm trên bo mạch chủ và không cần cáp riêng — chúng nhận cả tín hiệu dữ liệu và nguồn điện thông qua chính đầu nối M.2. Điều này làm cho chúng nhanh hơn và gọn gàng hơn trong bản dựng được quản lý bằng cáp. Tuy nhiên, cáp SATA vẫn được sử dụng rộng rãi vì ổ đĩa cứng vẫn chiếm ưu thế về dung lượng lưu trữ lớn, giá mỗi terabyte — ổ cứng HDD 20TB hiện có giá chỉ bằng một phần ổ SSD NVMe 20TB — và tất cả ổ cứng HDD đều sử dụng giao diện SATA. SSD SATA cũng vẫn được ưa chuộng như một lựa chọn nâng cấp hợp lý trong các hệ thống cũ thiếu khe cắm M.2.

Chọn cáp SATA phù hợp: Cần tìm gì

Không phải tất cả cáp SATA đều được tạo ra như nhau. Vì bản thân cáp có giá thành rẻ so với các ổ đĩa mà nó kết nối — và chi phí mất dữ liệu do hỏng cáp — nên bạn phải lựa chọn cẩn thận. Đây là những gì cần đánh giá:

Vật liệu dây dẫn và máy đo

Hãy tìm loại cáp chỉ định dây dẫn bằng đồng không có oxy (OFC). Dây OFC có ít tạp chất hơn đồng tiêu chuẩn, điều này có nghĩa là điện trở trên mỗi đơn vị chiều dài thấp hơn và truyền tín hiệu tốt hơn. Dây dẫn được kéo qua khuôn để đạt được thước đo AWG được chỉ định, sau đó đi qua máy đùn dây và cáp để nhận lớp cách điện của nó. Cáp không chỉ định loại dây dẫn thường được làm bằng nhôm mạ đồng (CCA), có độ dẫn điện bằng khoảng 60% đồng và dễ gãy hơn khi bị uốn.

Khóa các tab kết nối

Đầu nối SATA tiêu chuẩn không có cơ chế khóa. Họ chỉ dựa vào ma sát để giữ nguyên vị trí. Trong một hệ thống có rung động — gần một chiếc quạt mạnh, trên xe hơi hoặc trong bất kỳ ứng dụng di động nào — đây là một rủi ro thực sự. Cáp có chốt khóa hoặc kẹp giữ trên thân đầu nối cố định kết nối một cách cơ học và ngăn ngừa tình trạng ngắt kết nối do vô tình. Nhiều loại cáp cao cấp có tính năng này với một khoản chi phí bổ sung nhỏ.

Chiều dài cáp

Đặc điểm kỹ thuật SATA cho phép chiều dài cáp lên tới 1 mét (khoảng 39 inch) đối với cáp nội bộ. Hầu hết các hệ thống dựng sẵn đều sử dụng cáp trong phạm vi 45–50cm, đủ cho cấu hình tháp tiêu chuẩn. Hiện có sẵn các loại cáp dài hơn nhưng có nhiều điện trở hơn và có khả năng làm suy giảm tín hiệu, do đó, hãy tránh độ dài quá mức — hãy sử dụng cáp ngắn nhất có thể nối thoải mái từ cổng bo mạch chủ đến ổ đĩa mà không bị căng hoặc uốn cong.

Chất liệu áo khoác

Lớp vỏ ngoài của cáp — được máy đùn dây và cáp áp dụng làm lớp đùn cuối cùng trong cấu trúc cáp nhiều lớp — xác định tính linh hoạt, khả năng chịu nhiệt độ và khả năng kháng hóa chất. Cáp tiêu chuẩn sử dụng PVC, mềm dẻo và rẻ tiền. Đối với môi trường nhiệt độ cao (chẳng hạn như máy chủ gắn trên giá dày đặc hoặc vỏ công nghiệp), hãy tìm loại cáp có vỏ bọc LLDPE hoặc FEP, có khả năng chịu nhiệt tốt hơn và giảm lượng khí thải ra ngoài — giải phóng khói hóa chất có thể làm nhiễm bẩn các thiết bị điện tử nhạy cảm theo thời gian trong vỏ bọc kín.

Thương hiệu và chứng nhận

Cáp từ các thương hiệu nổi tiếng như Sabrent, StarTech, Rosewill và Monoprice sử dụng dây chuyền sản xuất có kiểm soát chất lượng nhất quán, bao gồm đo đường kính nội tuyến trong quá trình ép đùn và kiểm tra tính liên tục 100% sau khi lắp ráp. Các loại cáp thông thường không có nhận diện thương hiệu sẽ bỏ qua các bước này. Danh sách UL (dành cho thị trường Bắc Mỹ) và dấu CE (dành cho thị trường châu Âu) cho biết cáp đáp ứng các tiêu chuẩn xây dựng và an toàn điện tối thiểu.

Làm thế nào to Properly Connect and Route SATA Cables

Việc lắp đặt đúng cũng quan trọng như chất lượng cáp. Cáp chất lượng cao được lắp đặt một cách bất cẩn sẽ không tốt hơn cáp rẻ tiền.

1. Xác định các cổng SATA trên bo mạch chủ của bạn. Chúng thường nằm dọc theo cạnh phải của bo mạch trên hệ thống ATX, được gắn nhãn SATA0 đến SATA5 hoặc tương tự. Trước tiên hãy sử dụng các cổng được đánh số thấp hơn; chúng thường được kết nối với bộ điều khiển SATA chính, cung cấp hiệu suất tốt nhất và hỗ trợ ưu tiên khởi động.
2. Kết nối cáp dữ liệu. Đầu nối dữ liệu SATA được khóa bằng một rãnh hình chữ L nên chỉ có thể lắp vào theo một hướng. Nhấn chặt nó vào cổng dữ liệu của ổ đĩa cho đến khi bạn cảm thấy nó đã ngồi chắc chắn. Nếu sử dụng cáp khóa, hãy gài chốt.
3. Kết nối cáp nguồn. Đầu nối nguồn SATA 15 chân cũng được khóa và chỉ cắm theo một hướng. Nó đòi hỏi lực chèn nhiều hơn đầu nối dữ liệu do diện tích tiếp xúc lớn hơn — tạo áp lực đều đặn thay vì lắc đầu nối, điều này có thể làm cong hoặc nứt vỏ đầu nối.
4. Đi cáp không bị uốn cong đột ngột. Duy trì bán kính uốn cong ít nhất là 25 mm (khoảng 1 inch) tại tất cả các điểm dọc theo cáp. Cáp dẹt đặc biệt dễ bị xoắn — nếu có sẵn đầu nối góc vuông, hãy sử dụng nó ở gần đầu ổ đĩa để loại bỏ hiện tượng uốn cong tại điểm vào của đầu nối, nơi xảy ra hầu hết các lỗi.
5. Cố định chiều dài cáp vượt quá. Sử dụng dây buộc cáp hoặc dây đai khóa dán để bó cáp thừa ra khỏi quạt và đường dẫn khí. Cáp SATA không được bảo đảm có thể bị cuốn vào cánh quạt, gây hư hỏng cả cáp và hỏng quạt.
6. Xác minh trong BIOS sau khi khởi động. Sau khi cài đặt, hãy nhập BIOS/UEFI hệ thống và xác nhận ổ đĩa xuất hiện trong danh sách thiết bị lưu trữ. Nếu không, hãy kiểm tra cả hai kết nối cáp trước khi giả định ổ đĩa hoặc bo mạch chủ có vấn đề.

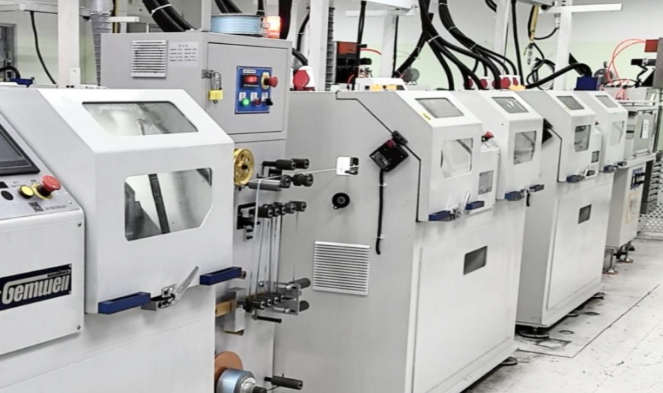

Chuỗi sản xuất đằng sau mỗi cáp SATA

Để hiểu đầy đủ chức năng của cáp SATA và tại sao chất lượng lại quan trọng, việc theo dõi quá trình sản xuất tạo ra nó sẽ giúp ích. Một cáp SATA duy nhất phải trải qua nhiều công đoạn sản xuất trước khi đến tay người chế tạo PC.

Nó bắt đầu bằng thanh đồng, được kéo xuống thông qua máy kéo dây đến thước đo AWG mục tiêu. Sau đó, dây rút sẽ đi qua máy đùn dây và cáp, nơi áp dụng cách điện bằng nhựa nhiệt dẻo. Trong máy đùn trục vít đơn - loại phổ biến nhất trong sản xuất cáp - hợp chất cách điện được đưa ở dạng viên vào thùng được nung nóng, nấu chảy và ép qua khuôn đầu chữ thập để bọc dây khi nó di chuyển qua. Tốc độ đường dây cho dây cỡ nhỏ như 28 AWG thường chạy ở 100–600 mét mỗi phút , với thông số nhiệt độ của máy đùn và tốc độ trục vít được kiểm soát cẩn thận để duy trì độ dày cách nhiệt ổn định.

Sau khi ép đùn, các dây dẫn cách điện được lắp ráp - đặt phẳng để làm cáp phẳng hoặc xoắn thành từng cặp để làm cáp tròn. Cấu hình cặp xoắn tuân theo tốc độ xoắn cụ thể (số vòng trên một đơn vị chiều dài) để kiểm soát trở kháng vi sai. Sau đó, các dây dẫn đã lắp ráp có thể được đưa qua máy đùn dây và cáp thứ hai để phủ một lớp vỏ ngoài tổng thể.

Việc chấm dứt đầu nối như sau: các đầu cáp được cắt theo chiều dài, tước bỏ và uốn hoặc ép bằng vỏ đầu nối SATA bằng nhựa. Sau đó, toàn bộ tổ hợp được kiểm tra tính liên tục, độ ngắn và trong một số trường hợp đặc tính trở kháng tần số cao bằng cách sử dụng thiết bị đo phản xạ miền thời gian (TDR).

Toàn bộ quá trình này - từ dây chuyền ép đùn dây và cáp đến cáp thành phẩm - diễn ra phần lớn tại các cơ sở trên khắp Trung Quốc, Đài Loan và ngày càng nhiều là ở Việt Nam và Ấn Độ. Sự khác biệt giữa cáp $2 và cáp $7 thường nằm ở các bước kiểm soát chất lượng được thực hiện và mức độ giám sát chặt chẽ của quy trình ép đùn dây và cáp trong quá trình sản xuất.
