| Cơ cấu trả thưởng | Một đầu của khung đỡ thanh truyền động không trục bên trong cung mắc dây Một đầu thanh truyền chủ động không trục bên ngoài cung mắc kẹt |
| Cấu trúc tiếp nhận | Cổng nằm ngang giá đỡ không trục cất cánh, mắc kẹt cung đôi bước xoắn. |

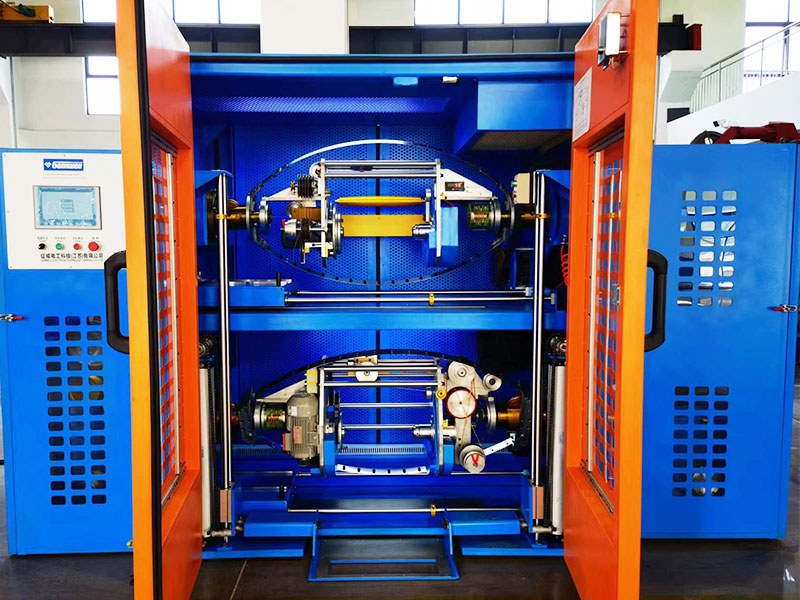

| Cấu trúc tổng thể máy | Cấu trúc tích hợp trên và dưới. Thanh truyền chủ động không trục của giàn cẩu được đặt ở phần trên cùng của máy được tích hợp. Khoản thanh toán hoạt động không cần trục được đặt ở phần bên phải. Cơ cấu cuốn dây được đặt ở phần dưới cùng của máy tích hợp. |
| Loại dây phù hợp | Chủ yếu được sử dụng cho CÁP LAN CAT5, CAT5E, CAT6A, v.v. |
| Đặc điểm kỹ thuật dây lõi | Phạm vi: Ø0,6-1,2mm, ngoài phạm vi này, có thể được tùy chỉnh |
| Đường kính ngoài của dây bị mắc kẹt | phạm vi: Ø1.2-2.5mm, ngoài phạm vi này có thể được tùy chỉnh. |
| Bị mắc kẹt chết | Kích thước khuôn OD tiêu chuẩn là 25 |
| Phương pháp xoắn lưng | Đạt được độ xoắn hoặc xoắn trước, xoắn có nghĩa là các cung của máy thanh toán và cặp xoắn quay ngược chiều nhau; xoắn trước đề cập đến cùng một hướng quay của máy thanh toán và xoắn đôi và có thể được chọn trên màn hình cảm ứng. |
| Tỷ lệ xoắn/xoắn trước | 0-100%, điều chỉnh liên tục và liên tục, cài đặt trên màn hình cảm ứng, điều khiển tự động PLC, tự động theo dõi tốc độ xoắn/xoắn ngược. Với tốc độ xoắn 33 phần trăm, một cú ném đơn được hình thành khi bắt đầu, trong khi hai cú ném được hình thành khi bắt đầu. Vì vậy, tổng số cú ném là ba. |
| Hướng mắc kẹt | S/Z |
| Tốc độ quay thanh toán | MAX1800 vòng/phút (không tải).
Tốc độ khởi động thực tế được đặt theo yêu cầu của các loại dây khác nhau. |
| Tốc độ quay tiếp nhận | MAX1800RPM/5400TPM (không tải).
Tốc độ khởi động thực tế được đặt theo yêu cầu của các loại dây khác nhau. |
| Phạm vi tốc độ dây | Công thức tính tốc độ dây: Tốc độ xoắn cung x 3 x cao độ/1000 = m/phút. Giới hạn tốc độ tối đa là 100 m/phút. |
| Dây xoắn | Phạm vi tối ưu: 5,0-30,0mm, chính xác đến một chữ số thập phân, với mức điều chỉnh liên tục, có thể lựa chọn trên màn hình cảm ứng. |
| Độ chính xác cao độ | Độ chính xác cao độ ±0,3mm khi sản xuất ở tốc độ cố định, ±0,5mm khi khởi động/tắt máy. |
| Chất liệu nơ mắc kẹt | Vật liệu tiêu chuẩn được sử dụng là dải thép 65Mn với khoen bằng gốm, có thể được tùy chỉnh thành một chiếc nơ nhẹ bằng sợi carbon. |
| Sức mạnh cung trả | Cấu hình tiêu chuẩn là 5,5KW động cơ biến tần cũng có thể được tùy chỉnh cho động cơ servo. |
| Sức mạnh của cung | Cấu hình tiêu chuẩn là 5,5KW inverter motor, which can also be customized for servo motors. |
| Phanh mũi bị mắc kẹt | Phanh điện từ |
| loại capstan | Một trục bánh xe đôi được lắp vào giá đỡ cổng để nâng đỡ |
| Đường kính bánh xe capstan | Ø185, Con lăn nắp nhôm bọc cao su 5 rãnh Con lăn dẫn động bằng nhôm chia 5 rãnh. |
| Sức mạnh của thuyền trưởng | Cấu hình tiêu chuẩn là động cơ biến tần 1,5KW, cũng có thể được tùy chỉnh cho động cơ servo. |
| Đặc điểm thanh toán | Bánh xe công cụ Ø500 ABS. |
| Thông số kỹ thuật tiếp nhận | Bánh xe công cụ Ø500 ABS. 630 take-up wheels can be customized. |
| Lỗ bên trong của cuộn | Tiêu chuẩn là Ø56mm, các kích thước khác có thể được tùy chỉnh. |
| Nâng trục chính cuộn | Nâng điện, tải ván trượt và ống xả. |
| Phương pháp thắt chặt cuộn | Ống siết cụm xi lanh đàn hồi mạnh mẽ, lực siết> 200kg, có bảo vệ tự khóa, ống nhả khí nén |
| Trọng lượng tải cuộn | TỐI ĐA300KG |
| Sức mạnh cuộn thanh toán | Cấu hình tiêu chuẩn là động cơ giảm tốc 2-0,75KW, cũng có thể được tùy chỉnh cho động cơ servo. |
| Công suất cuộn lên | Cấu hình tiêu chuẩn là động cơ giảm tốc 0,75KW, cũng có thể được tùy chỉnh cho động cơ servo. |
| Bố trí vị trí dây dẫn | Tiêu chuẩn là 30 bộ trục đi qua thanh được đánh bóng, có thể được tùy chỉnh cho các hàng bộ điều khiển chuyển động servo. |
| Phát hiện hết vật liệu thanh toán | Báo động và tự động dừng khi dây lõi sắp hết/báo động và tự động dừng khi dây bị đứt. |
| Kiểu căng thẳng | Tiêu chuẩn là điều chỉnh độ căng bằng cách di chuyển hoặc thêm các trọng lượng cân bằng, PID điều khiển tốc độ trả hoặc thu hoặc tùy chỉnh nó để điều chỉnh độ căng bằng mô tơ servo. |
| Phạm vi căng thẳng thanh toán | 3N-30N/0,3kg-3kg/300g-3000g |
| Phạm vi căng thẳng tiếp nhận | 5N-50N/0,5kg-5kg/500g-5000g |
| Độ chính xác của lực căng | ±25g |
| Hiển thị độ căng | Cảm biến áp suất hiển thị kỹ thuật số loại giao tiếp, báo động quá căng và tự động tắt. |
| Quản lý công thức | Hệ thống quản lý công thức tùy chỉnh cho phép đưa các dữ liệu như độ căng, nhiệt độ, đường kính ngoài, bước, S/Z, khoảng cách cuộn dây và áp suất khí quyển vào PLC, hỗ trợ thu thập và nhập dữ liệu cho sản xuất kỹ thuật số. |
| Bảo vệ an toàn | Tự động phát hiện và dự đoán nhiệt độ/độ rung/tiếng ồn/áp suất có thể được tùy chỉnh theo thiết kế tiêu chuẩn CE/CSA/UL. |
| Phát hiện tia lửa | Có thể được tùy chỉnh để thêm một máy kiểm tra tia lửa |
| Tiêu chuẩn năng lượng | Tiêu chuẩn là 3 pha 380V/50Hz và nguồn điện có thể được tùy chỉnh cho các quốc gia và khu vực khác nhau. |
| Phần mềm thông minh | Có thể tùy chỉnh để thêm phần mềm "chức năng khớp tự động tốc độ sản xuất tốt nhất", nhằm đạt được hiệu quả sản xuất và chất lượng sản phẩm cùng một lúc. |
| Thiết bị thấm dầu lõi dây | Một thiết bị tra dầu dây lõi có thể được tùy chỉnh và bổ sung. Lõi dây cách điện được phủ một lớp dầu bôi trơn dễ bay hơi để giảm ma sát trong quá trình xoắn cặp dây. |
